始めて『ナス管』を入手しました！！ ついでに古いカメラやレンズをふり返り、、、

真空管ネタが続き申し訳ありません（汗）

最近ミニワッターとそれに使う真空管のアンティークにハマっているもので、、、、

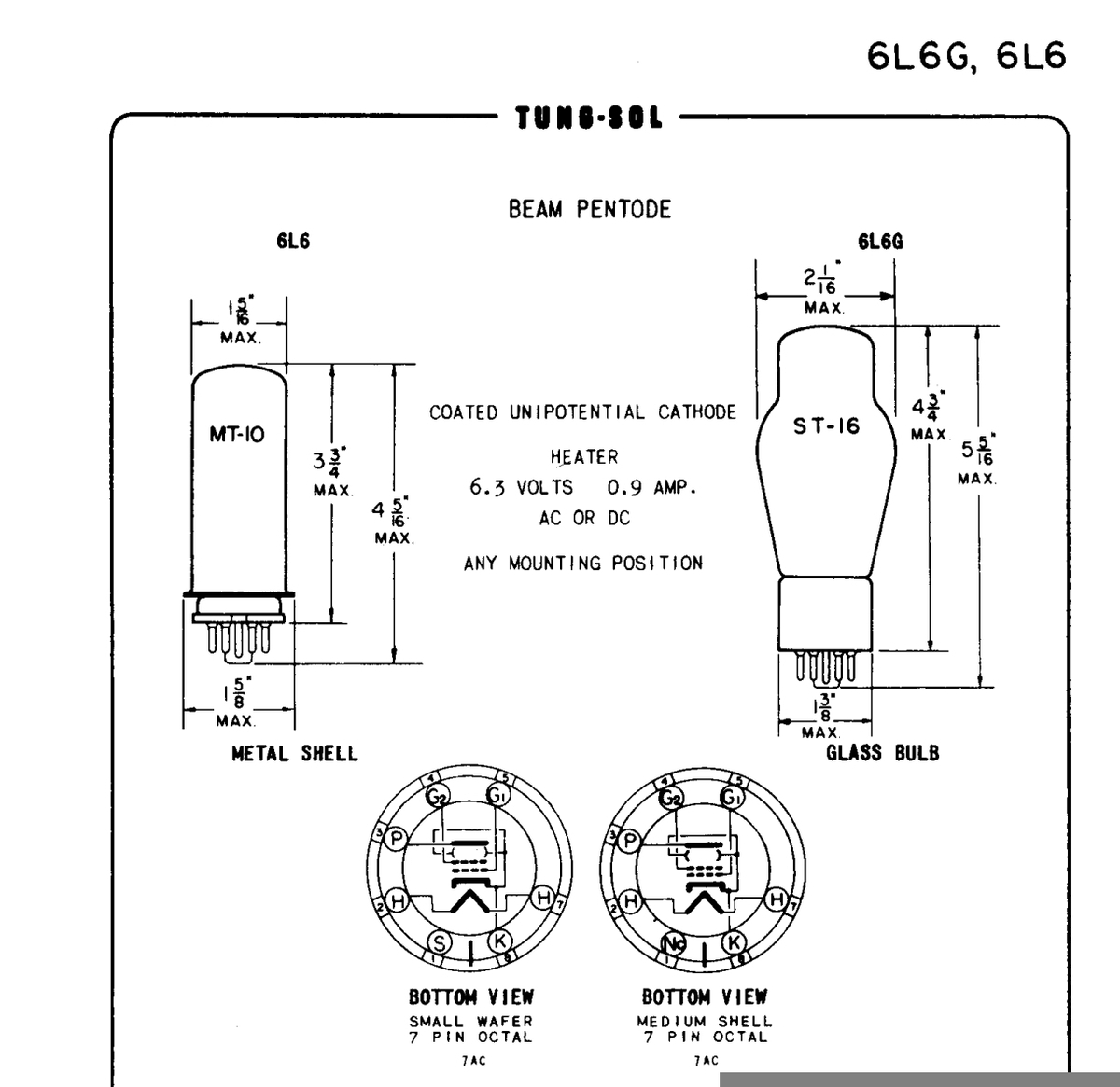

現代の真空管アンプに使われている真空管の形状としては、特に頻用されている多極管は大抵は直管だと思います。

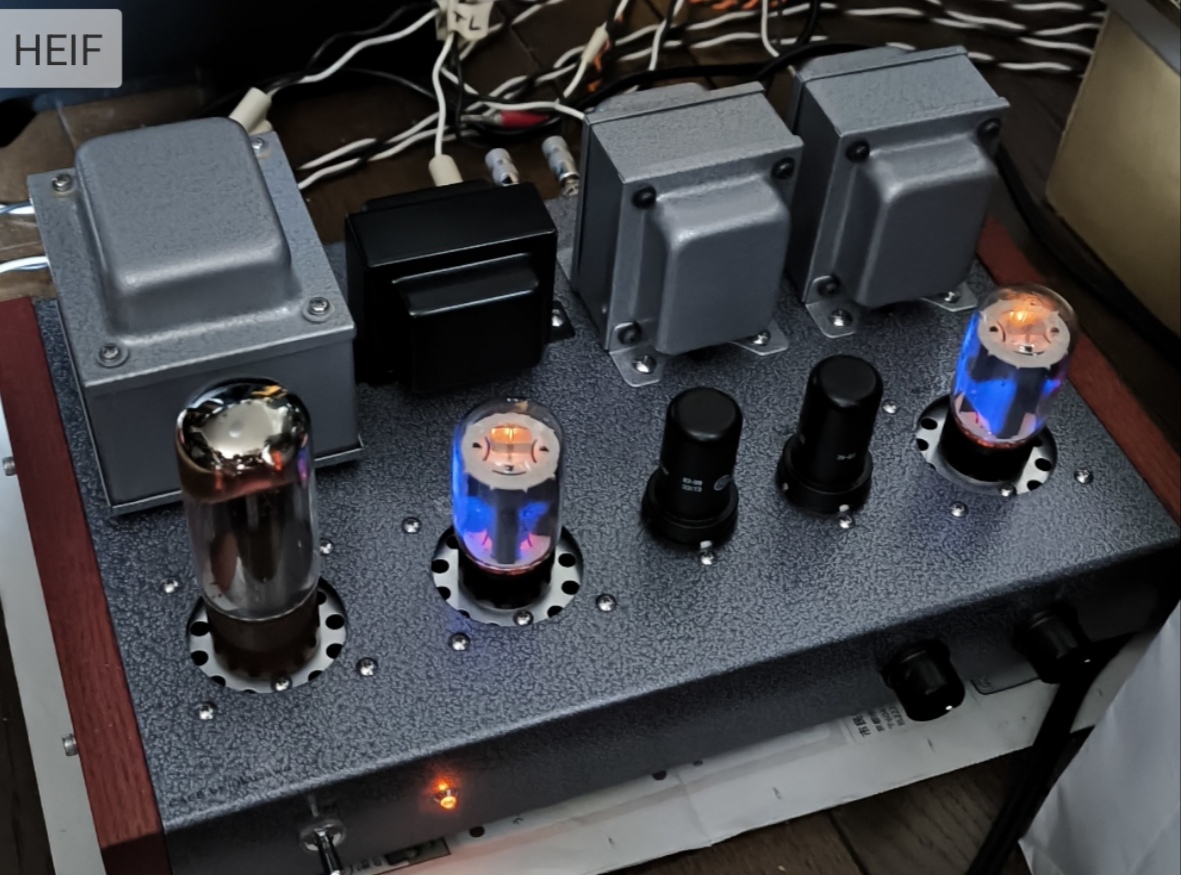

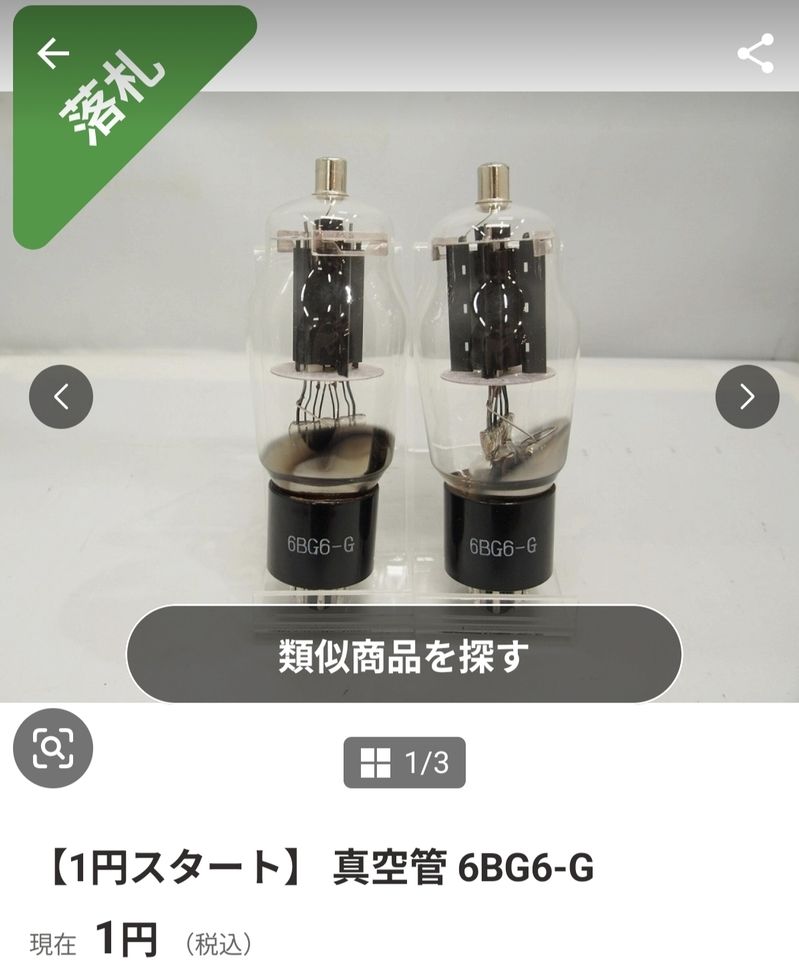

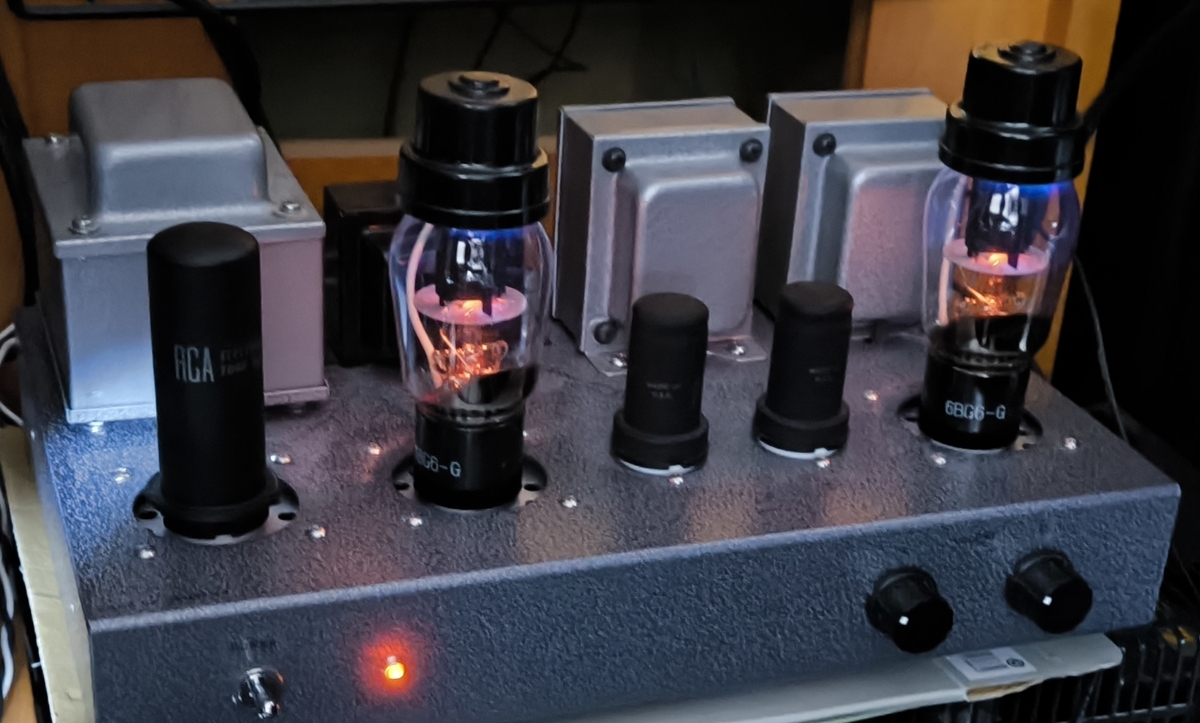

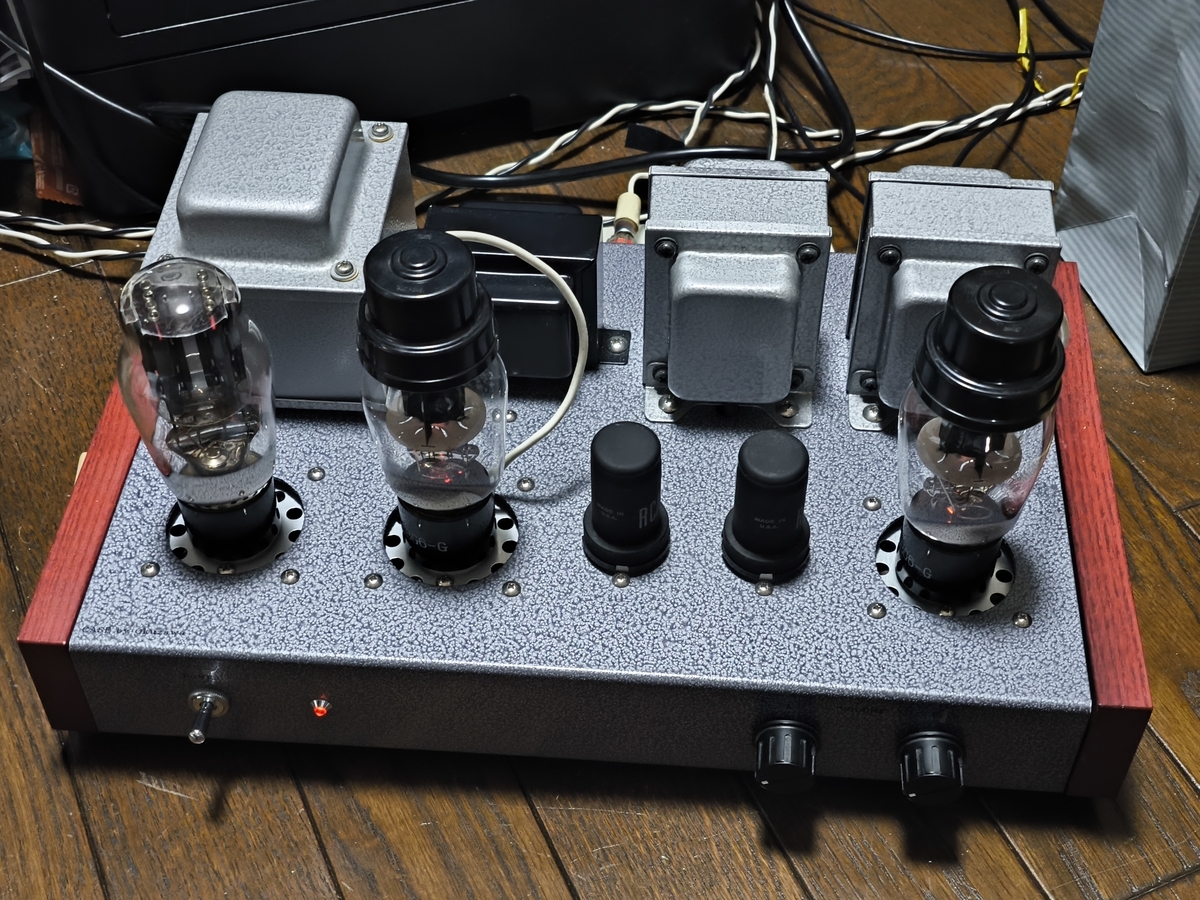

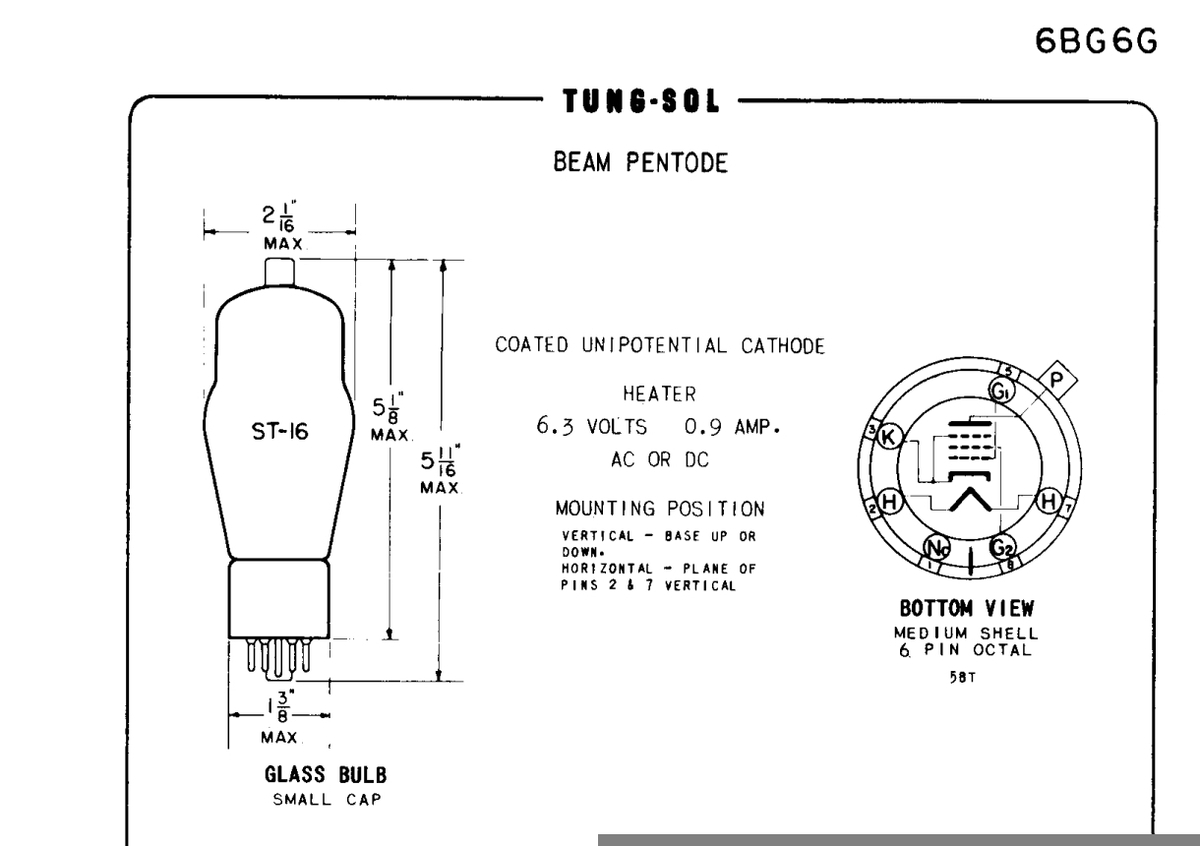

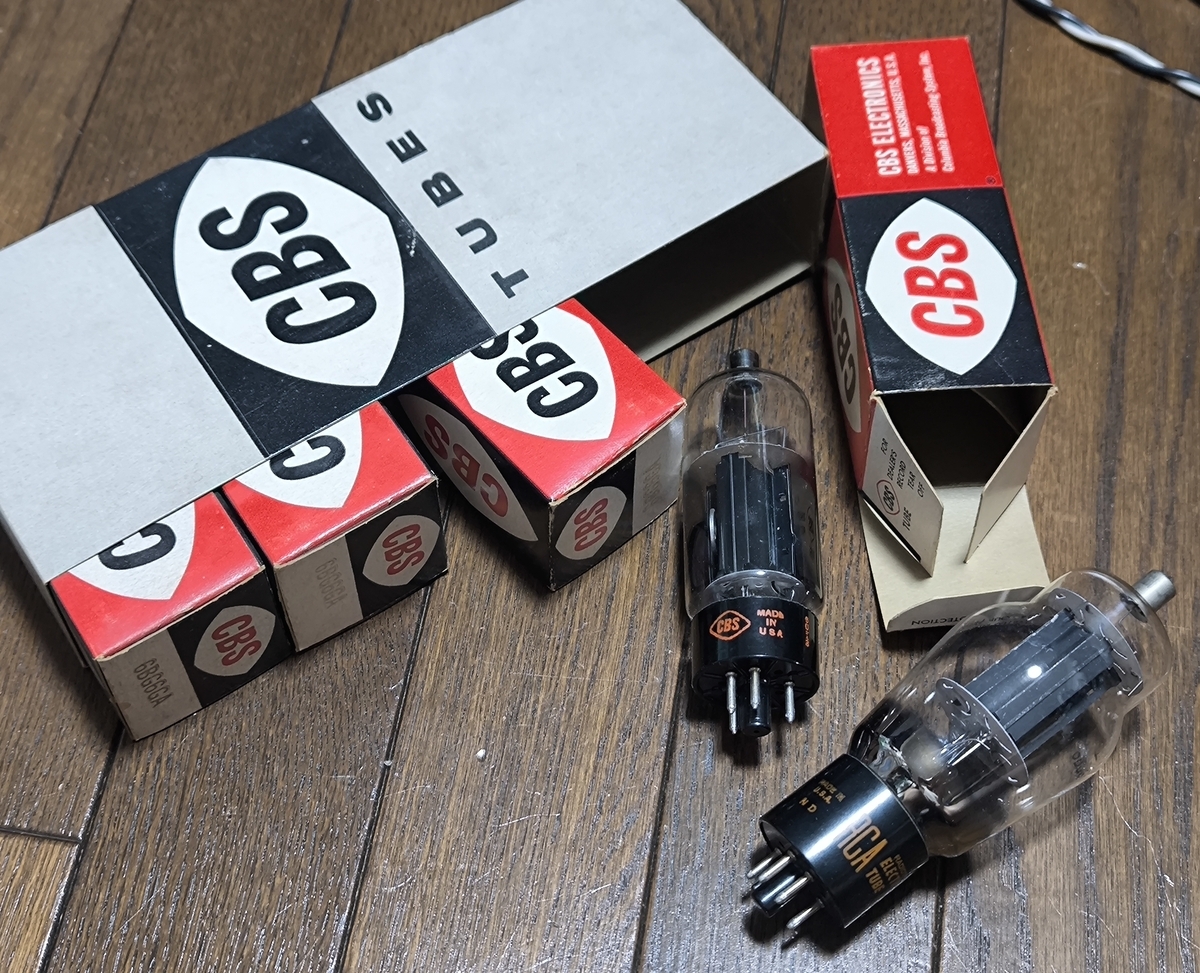

私もコストの関係で例にもれず、６Ｌ６ＧＢやＥＬ３４等のような直管（ＧＴ管）もしくはＫＴ６６や８８などの真ん中が少しブックリした球を使ってきましたが、たまたま手持ちのＳＴ管形状の６ＧＢ６Ｇを使うようになったり、

keik0320.hatenablog.com

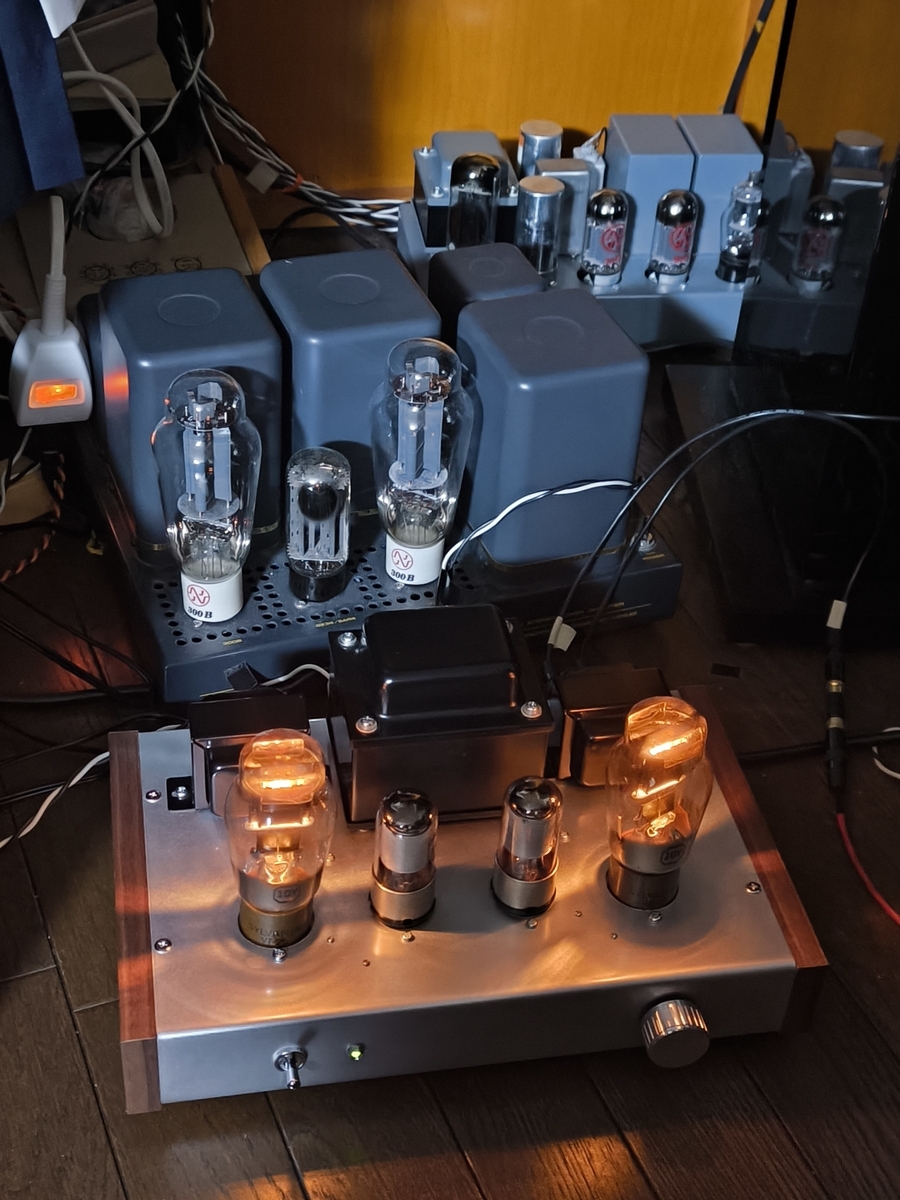

古くは３００Ｂ（これはスロバキア製の現代版）などを使っていたりしていました。

最近、ようやく昔からの念願が叶い、古典的な直熱三極管を使うようになってきましたが、

keik0320.hatenablog.com

当然これらは製造された時期からＳＴ管ばかりです。

ＧＴ管に比べるとやはりＳＴ管は趣があって、これぞ真空管という感じなのですが、人気の使いやすい出力（３W以上）を持つ真空管はなかなか手が出ませんでした。

そんな中で先日よりミニワッターを使うようになり、

keik0320.hatenablog.com

さらにその予備球として手頃なアンティーク管を手に入れたりしているうちに、なんか真空管アンティーク熱を発症（笑）してしまいました。

アンティーク管と言えば、やっぱり『ナス管』！！

（引用　® 北海の魔獣あざらしさん）

しかし、ＳＴ管に比べてもナス管はさらに高価で状態も悪いものが多く（リスクが高い）、流石に手が出ませんでした。

私もおそらくは、死ぬまでナス管を使うようになることは無いと思っていたのですが、たまたま先日ヤフオクで手頃なナス管を２本手に入れることができました。

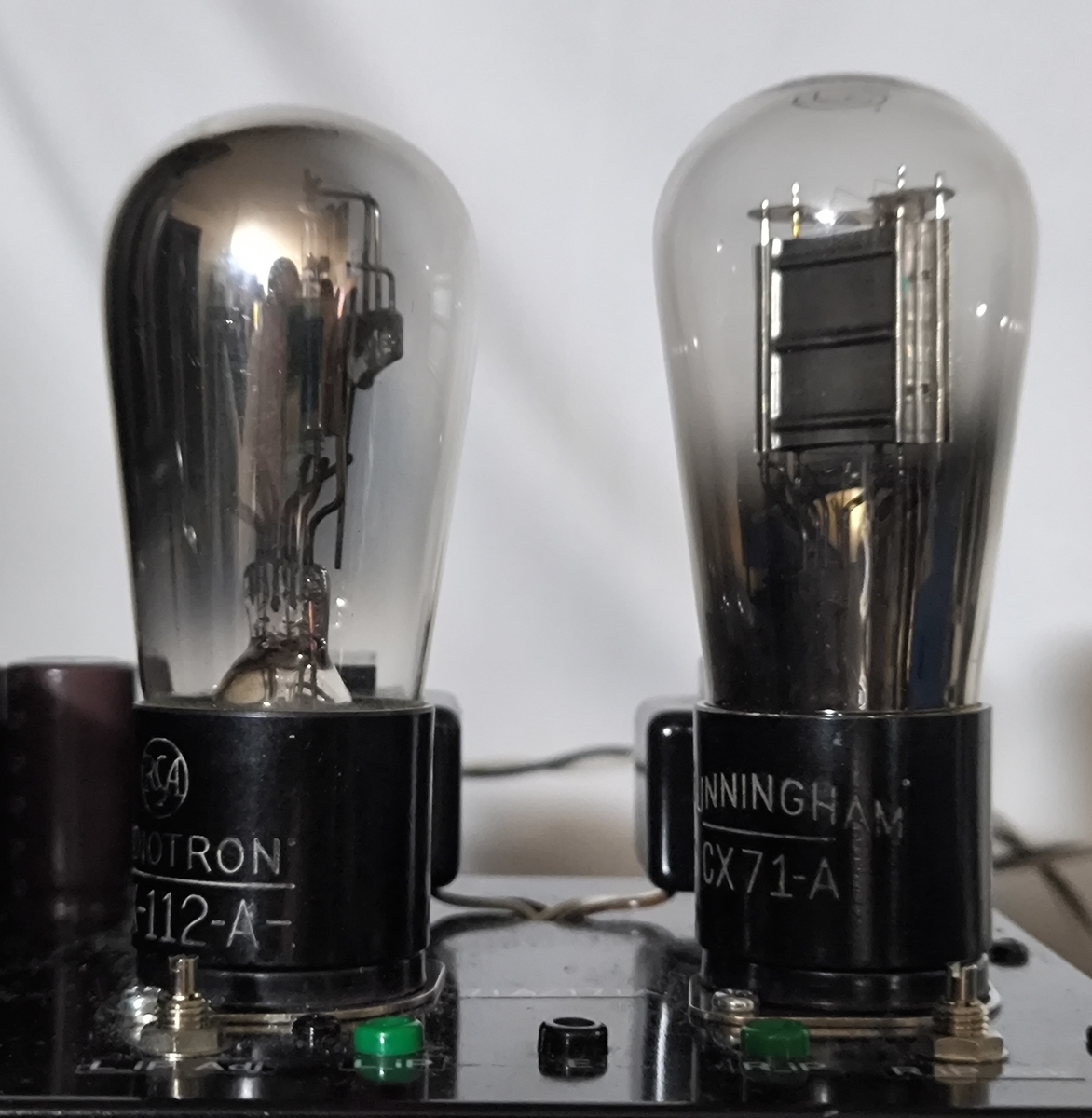

それがこの２本、

右側は現在ミニワッターで使っている、７１Aの互換ナス管である『ＣＸ７１－Ａ』。

左側は、それよりもさらに小出力（０．２W程度（汗））の１２Aの互換ナス管である『ＵＸ－１１２Ａ』です。

どちらも、１本だけのバラ売りでペアでなかったのでかなりお手頃に入手できました。

ペアだとおそらくちょっと手が出ません。

動作未確認品でしたが、安かったのでダメもとで（最悪飾っておくだけでもOKと思い（笑））落札しました。

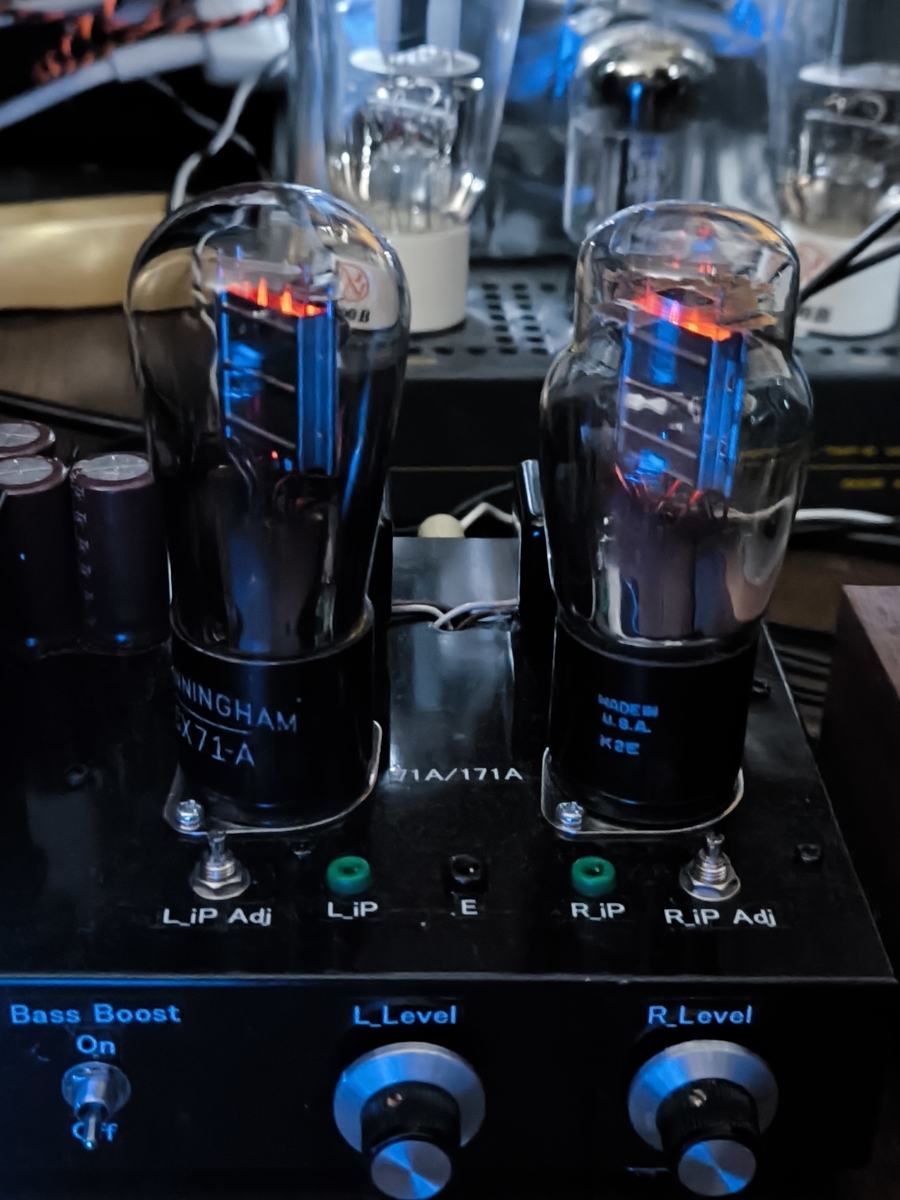

ドキドキしながら、ＣＸ７１－Ａを今使っているミニワッターにさして徐々にＩＰを上げてゆきましたが、幸い規定範囲内にＩＰ、バイアスともに現用管と同等のレベルに調節することができました(^^)/

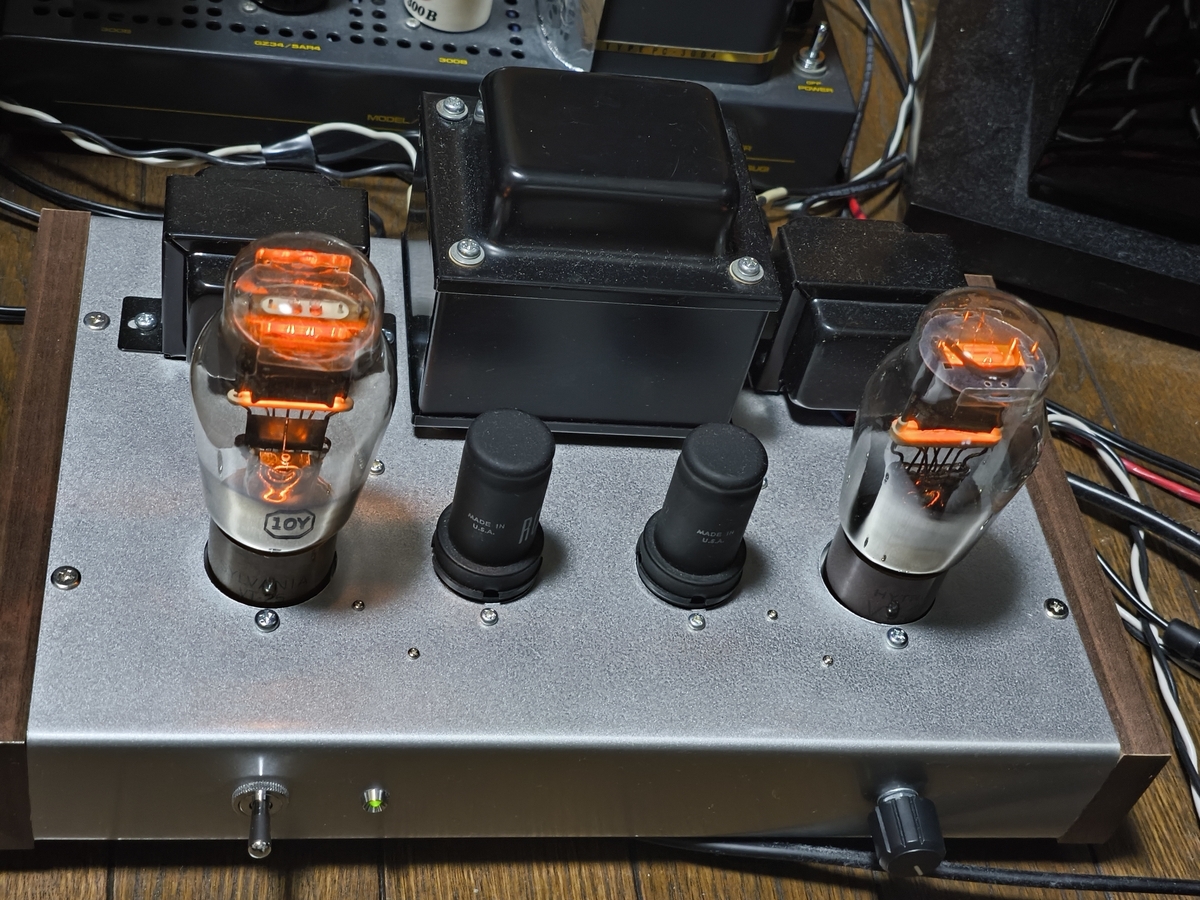

一応ちゃんと音が出てる～(^^)/　　（左側）

まあ、さすがにほぼ１００年前の品ですからいつくたばってもおかしくないですが、こんな感じでちゃんと鳴ってます(^^)/

ペアの片割れはなかなか縁がないかもしれませんが、まあのんびり探してみようと思っています。

それにしてもこのころの工業製品は凄いですね。

１００年前に製造された真空管がちゃんと使えるのですから、、、

ふと思い立って、久々に１７年前のカメラの記事を読み返してみました。

この頃たしかに１９３０～５０年代のレンズやカメラがちゃんと機能していました(^^)/

今でも使えると思いますが、、、

ＯＬＤ　ＬＥＮＳの記事

OLD LENS カテゴリーの記事一覧 - 真空管アンプを使ったイマーシブオーディオと Old Camera（旧 Yahoo blog： Lens Test より）

keik0320.hatenablog.com

カメラ・機材　の記事

カメラ・機材 カテゴリーの記事一覧 - 真空管アンプを使ったイマーシブオーディオと Old Camera（旧 Yahoo blog： Lens Test より）

（古い記事でヤフーから引っ越してきた記事ですので記事内のリンク切れも沢山あり申しわけありませんが、、、）

この頃、古いカメラを使っていた感触を思い出して、最近はお手軽な古典球を色々使ってみたいと考えています。

低出力ですが、サラウンドにもちゃんとマルチのホーンに使えますしね(^^)/

そんな中でも現在はまだ使うことのできない右側のＵＸ－１１２Ａ。

これこそペアの出現はなかなか望めませんが、一度使ってみたい。

なんか聞くところによると、小出力（０．２～０．２５ｍＷ程度）ではありますが、７１Ａよりもさらに澄み切った音がするとか、、、、

ナス管はなかなか無理でも、ＳＴ管なら手に入りそうなのでまずは安い国産品のアンティークを入手して、使える環境を整えたいと思っています。

今使っているミニワッターのＢ電圧を下げてＩＰを調整すると使えるとの情報を得たのでまた今度改造に挑戦してみたいです。

８ｃｈ センターレスなんちゃって Auro-3D システムのフロントＬＲの高域ホーンに 出力０．９Ｗのミニワッター ７１Ａシングルアンプを『昇格』（笑）

先日報告した、ミニワッター１号機（１号機というからには、２号機以降がある？（笑））の７１Ａシングルアンプですが、

その後、３８ｃｍの６０４Ｅでのフルレンジ再生でもかなりいけることが解りましたので、５００Ｈｚ～なら全然イケるだろうと判断して、８ｃｈのセンターレスなんちゃって Auro-3D のマルチ高域ホーンドライブに『昇格』させてみました。

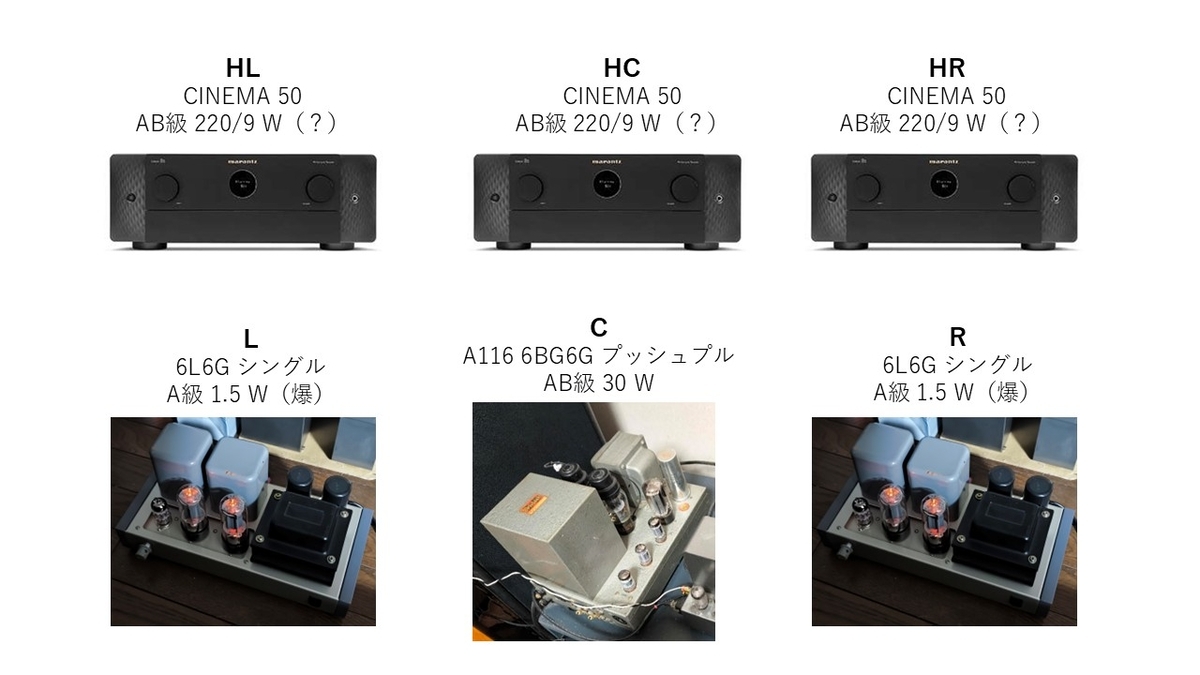

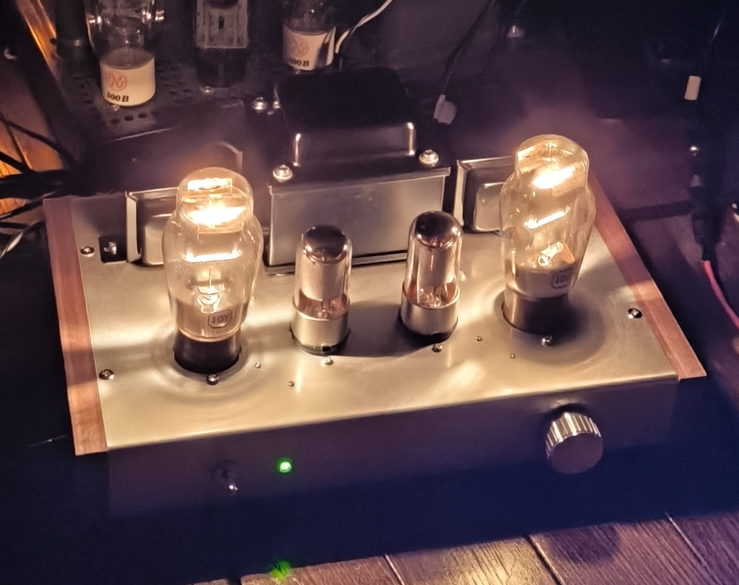

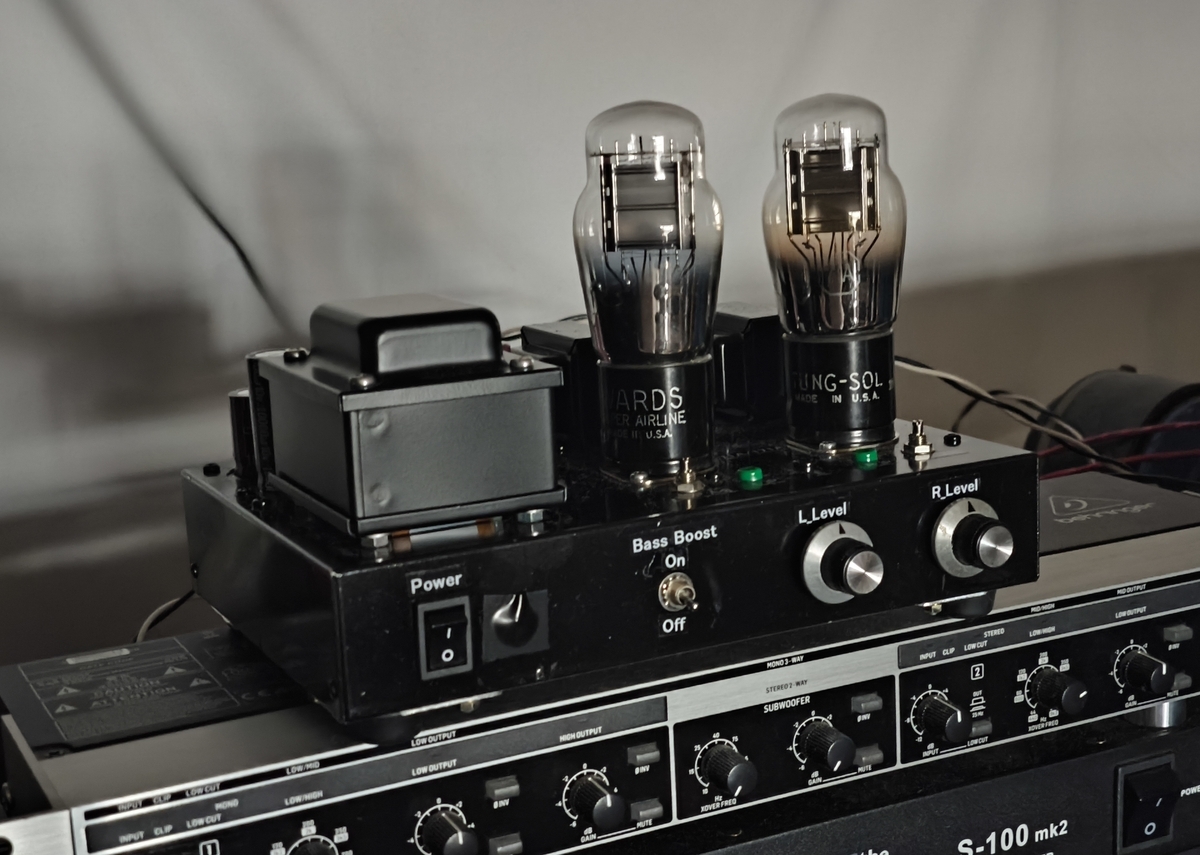

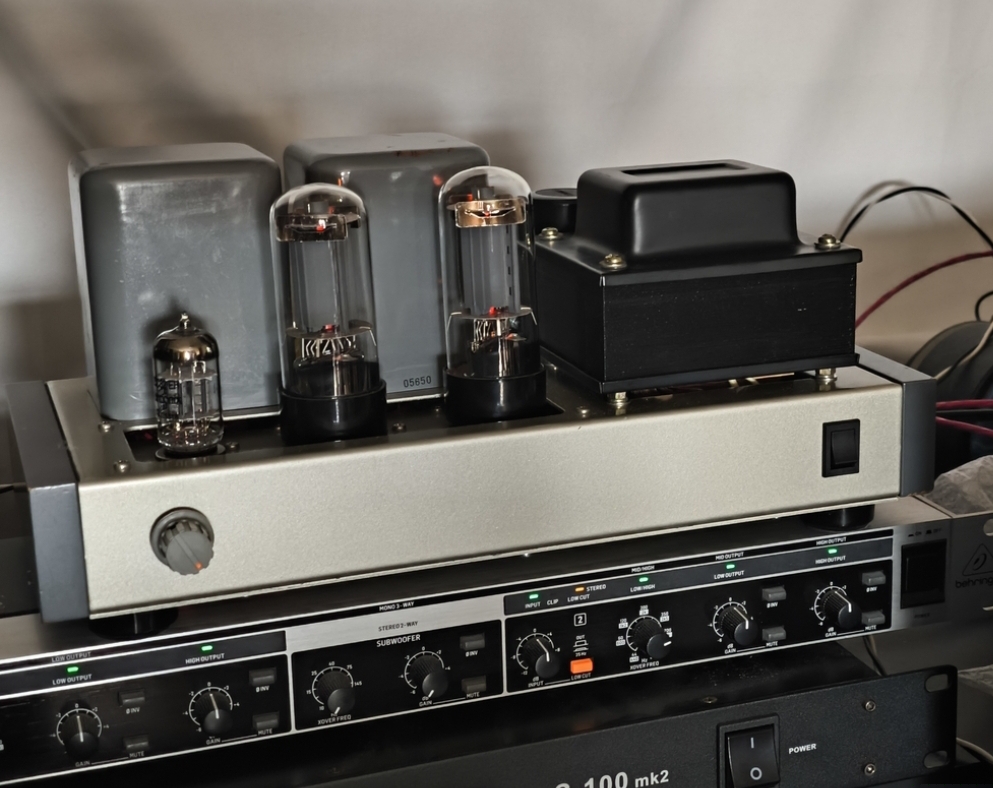

これまで使っていた出力１．５Ｗのコレ（もともと我が家のアンプでは最小）

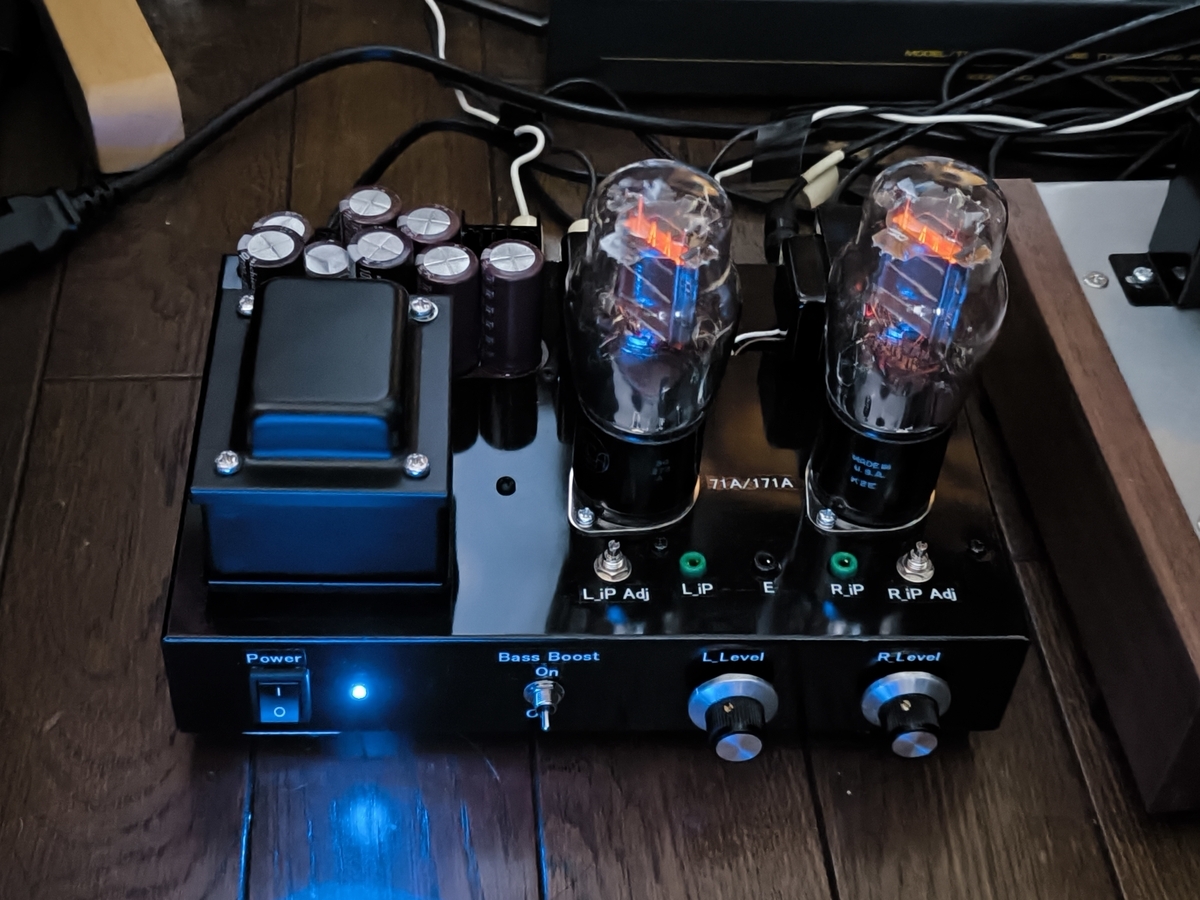

をコレに入れ替えました。

この様に更に小型化しました(^o^)

前のアンプは比較的しっかりしたトランスを複数使っていたので、小さくてもズッシリと重いのですが、今度のアンプはわずか２．２ｋｇですので、片手でヒョイと移動できます(^o^)

センター抜きでフロントＬＲ高域ホーンドライブとしての実力を知りたいので、例のセンターレス８ｃｈで、ART リキャリブレーション(^o^)

少し使ってみた感触では、０．９Wでも全然破綻しそうにない（私の音量では（汗））。

プラセボ効果かもしれませんが、流石直熱三極管と言った感じで、非常にスッキリとした、スーと伸びていく感じです。

刺激的なヴァイオリンやトランペットでもキツさが無くて気持ち良い(^o^)

ただ、よく言われる『真空管は温かくて柔らかい音』という表現とは違った感じで、あくまでスッキリとしています。

フルレンジ再生時の様に低域を再生しなければならないと言う重荷（汗）が取れて、マルチでの高域使用だと更に伸びやかになったような気もします。

小型で低消費電力（ステレオで２０Wと卓上蛍光灯スタンドなみ）なのでマルチチャンネルにひょっとしたら向いてるかもしれないですね。

しかしなんせ０．９W（汗）。どこまで使えるのか？

しかし実は今、更に小出力の０．２Ｗ（笑）アンプの導入を目論んでいるので、こちらができたら、更に出力を下げて行ってみようと思います。

７１A ビンテージの予備球入手(^o^)

先に報告した、７１Aアンプですが、古典球ですので、機会があればスペア球を手に入れておいたほうがよいと考えて（おそらく製造されてから７０〜８０年くらいは経ってますのでいつ突然ダメになってもおかしくない（汗））、最近もヤフオクを徘徊してます（笑）。

しかし、人気球なのでなかなか高価、、、（涙）

そうこうするうちに、先日たまたまとても古い球を比較的お手頃に入手できました。

おそらく残りの寿命はあまり長く無いと思いますが、とても趣があります。

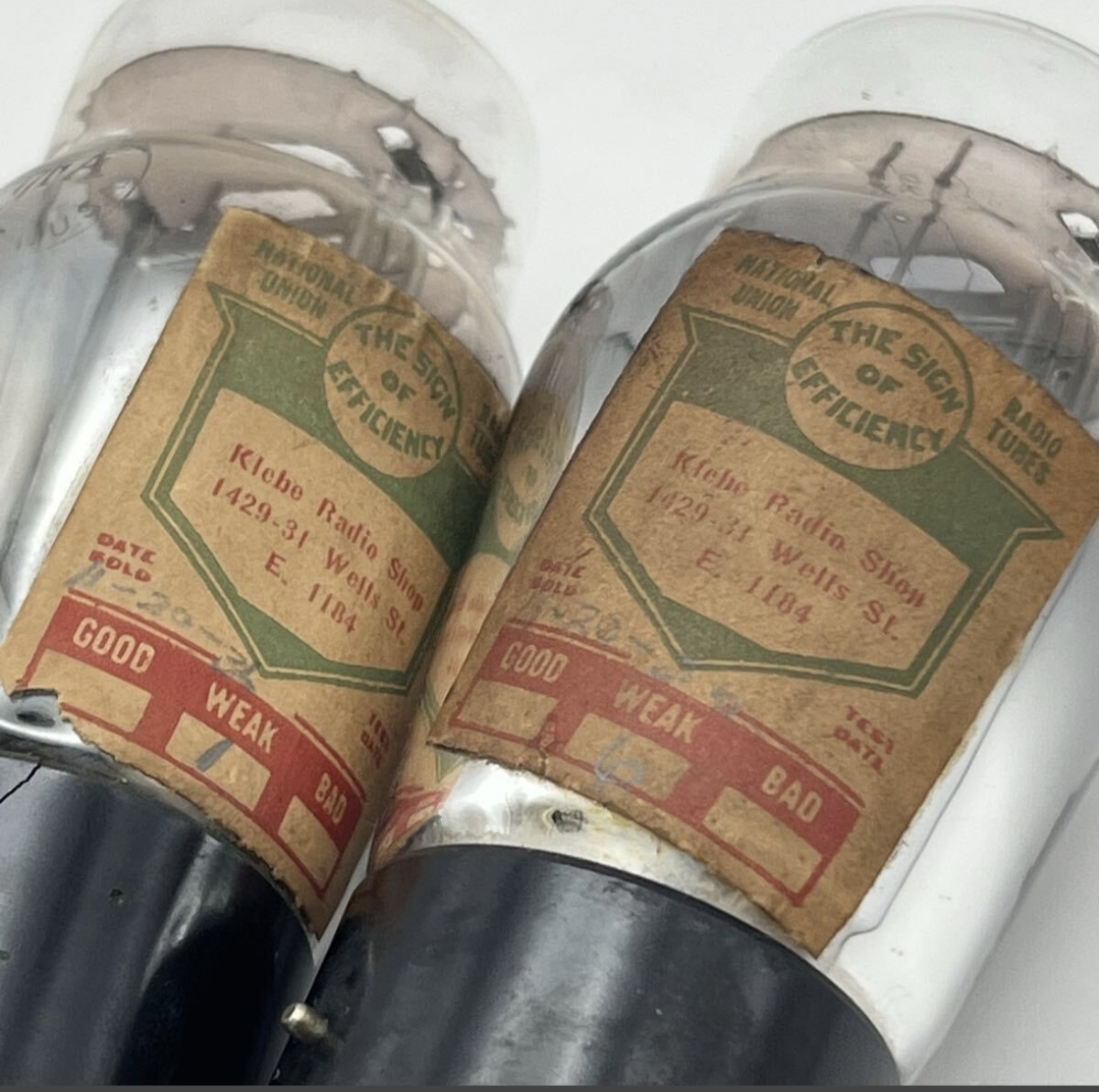

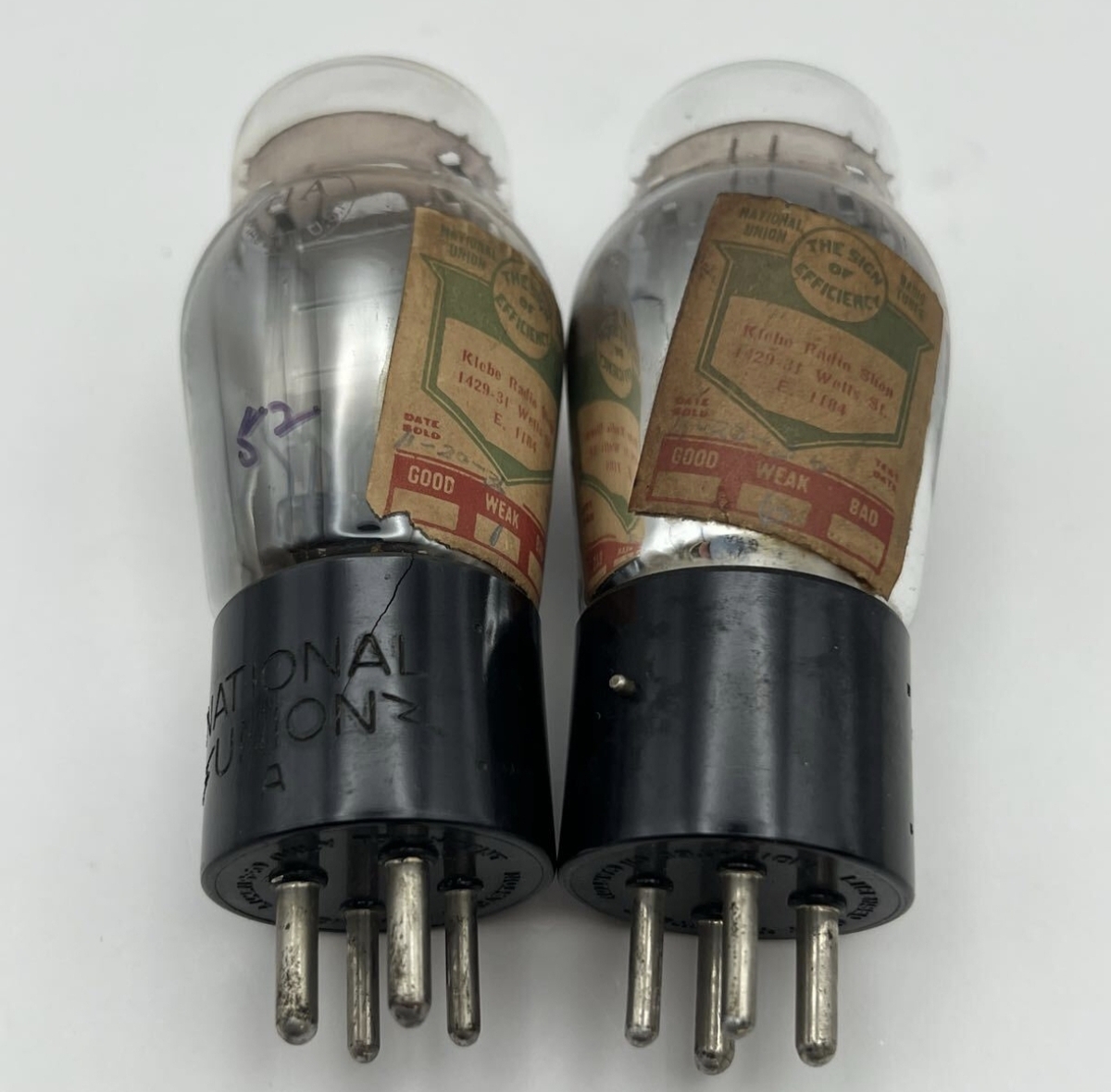

こんな感じで刻印ベースの、ナショナル・ユニオン（National Union）製のヴィンテージ真空管で、ガラス管に貼られた検査証のラベルにはシカゴの「Klebe Radio Shop」の住所（1429-31 Wells St.）が記載されています。

早速グーグルマップで今どうなってるか検索してみましたが、今は民家があるだけみたい、、、

ラベルのコンディション表示（GOOD / WEAK / BAD）や手書きの測定痕から、当時の販売店や工房で性能テストが行われた実用品であった（当時の中古品？）ことが分かります。

ラベルを読んでみると、当時でも、残念ながら GOOD ではなく WEAK 表示なので今後どれくらい使えるか微妙（汗）。

販売日は、１９３６年１１月２０日とあり、９０年近く前です!!

いやはやこんな前の球が流通しているとは、、、

しかし実際にアンプに装着して、IPを測定してみると、今使っているゲッターがしっかり残っている割合新しい球の９割位は流れており、バイアス調整ボリュームでちゃんと規定の値に調整出来（まだ少し余裕あり）しばらくは使えそうです。

管壁にマジックで ５２／５６ と書かれていますが、コレはいつ頃測られた値かはわかりません。

棄却値が ４２ ですが、もうしばらくは使えることを願います。

少しヒビの入った刻印ベースといい、管壁に貼られた変色したラベルといい、いい感じで、私が生まれる遥か前の当時に思いをはせながら（笑）テストしました。

肝心の音の違いはまだ比較出来ていませんが（汗）、またゆっくりと楽しんで行きたいと思います。

こうなってくると、次は『ナス管』が欲しいなあ、、、(^o^)

新しい世界が広がる？（笑） ミニワッターに行ってしまいました！！

今回もサラウンドオーディオにもタグが付いているにもかかわらず、ステレオ真空管アンプネタで申し訳ありません、、、、（汗）

マルチの高域ホーン用のアンプに取り組んでいるうちに、昔からのあこがれであった直熱三極管シングルアンプへの思いが再燃し（笑）、未報告ですがまずは故障してほおりっぱなしになっていた３００Ｂアンプの修復、続いて先に報告のトリウムタングステンＶＴ－２５アンプの入手、、、、

そのたびに出力も徐々に下がり、ついに最近、以前からとても気になっていたいわゆる『ミニワッター』に手を出しました。

今回はついに１Ｗ切りの０．９Ｗ！！（笑）

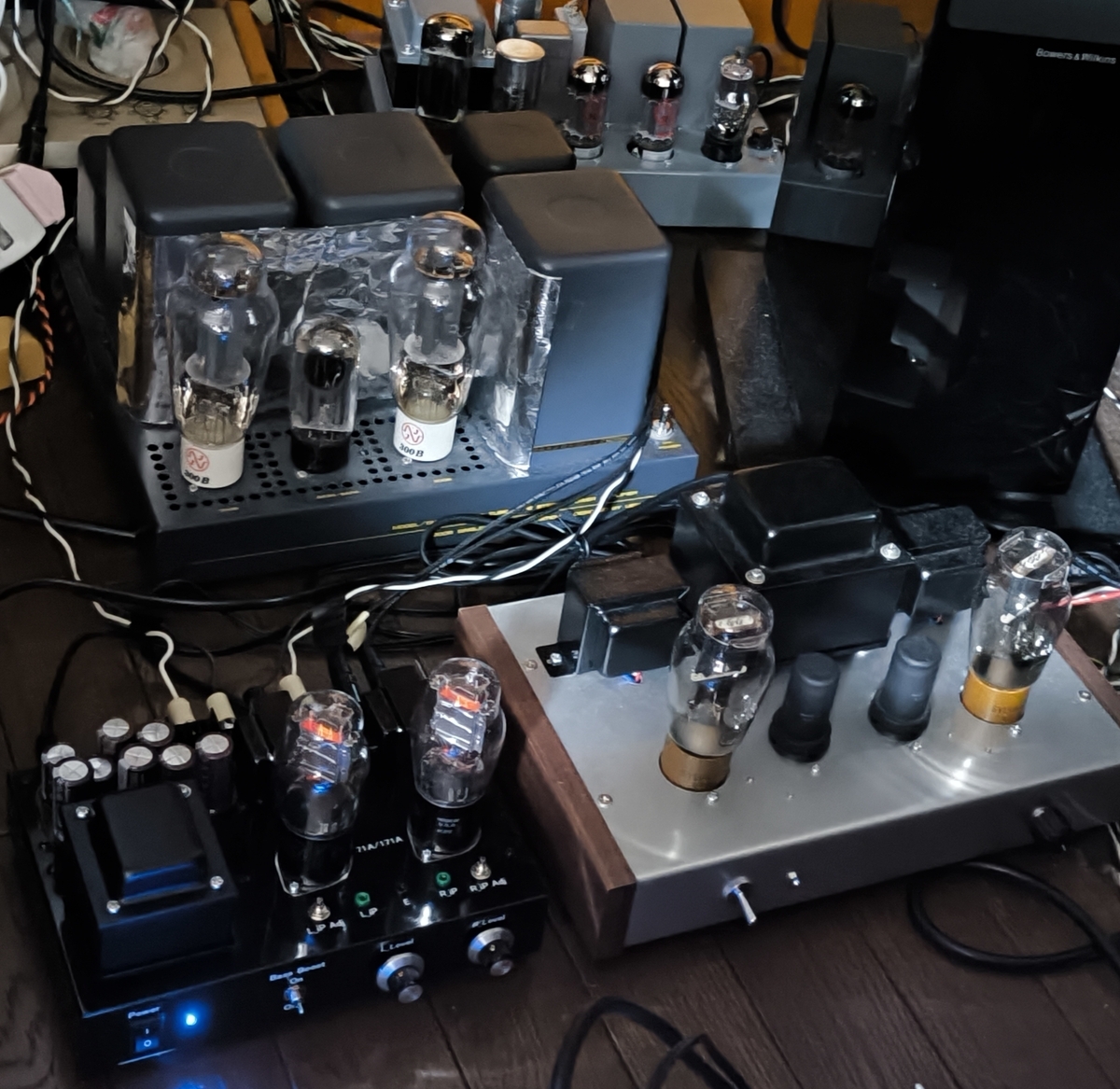

大きさを比較すると、

こんな感じでとてもコンパクト。

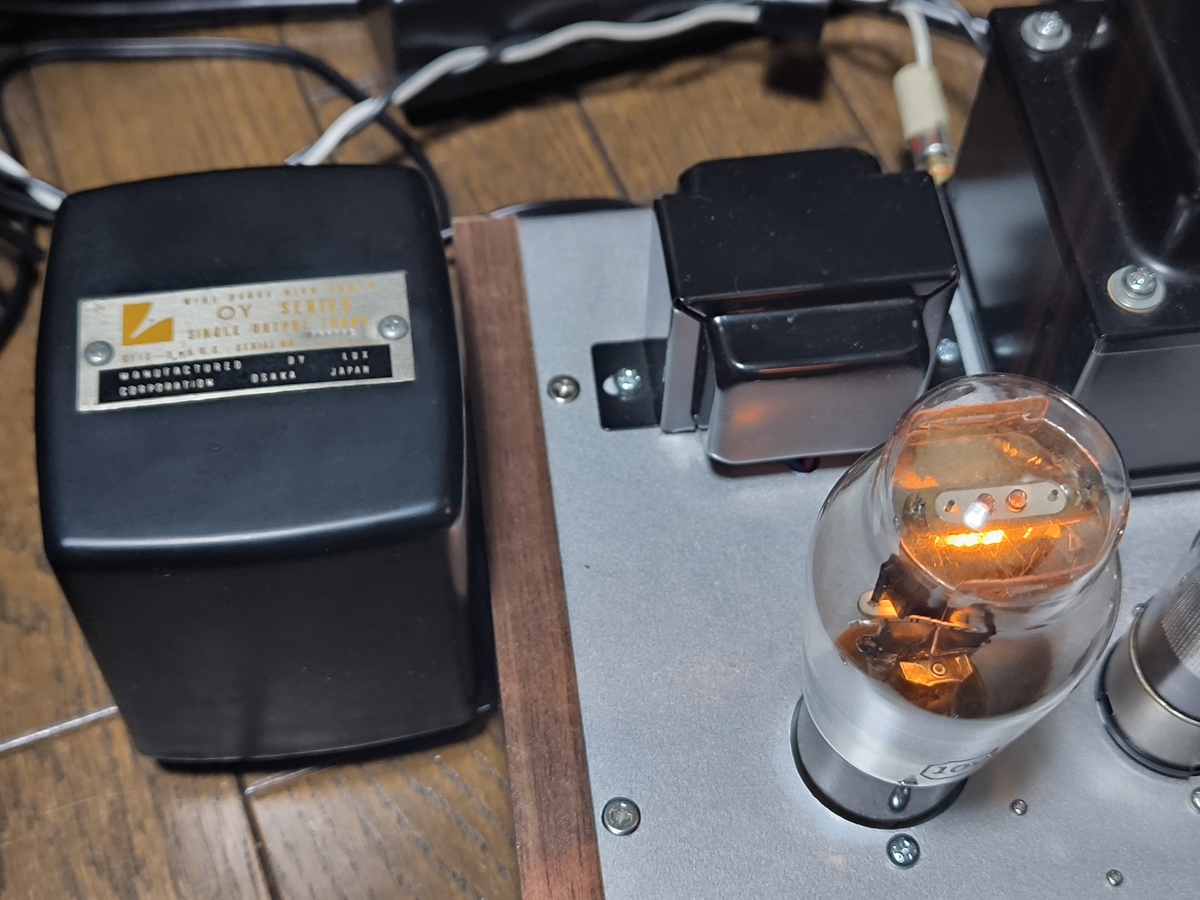

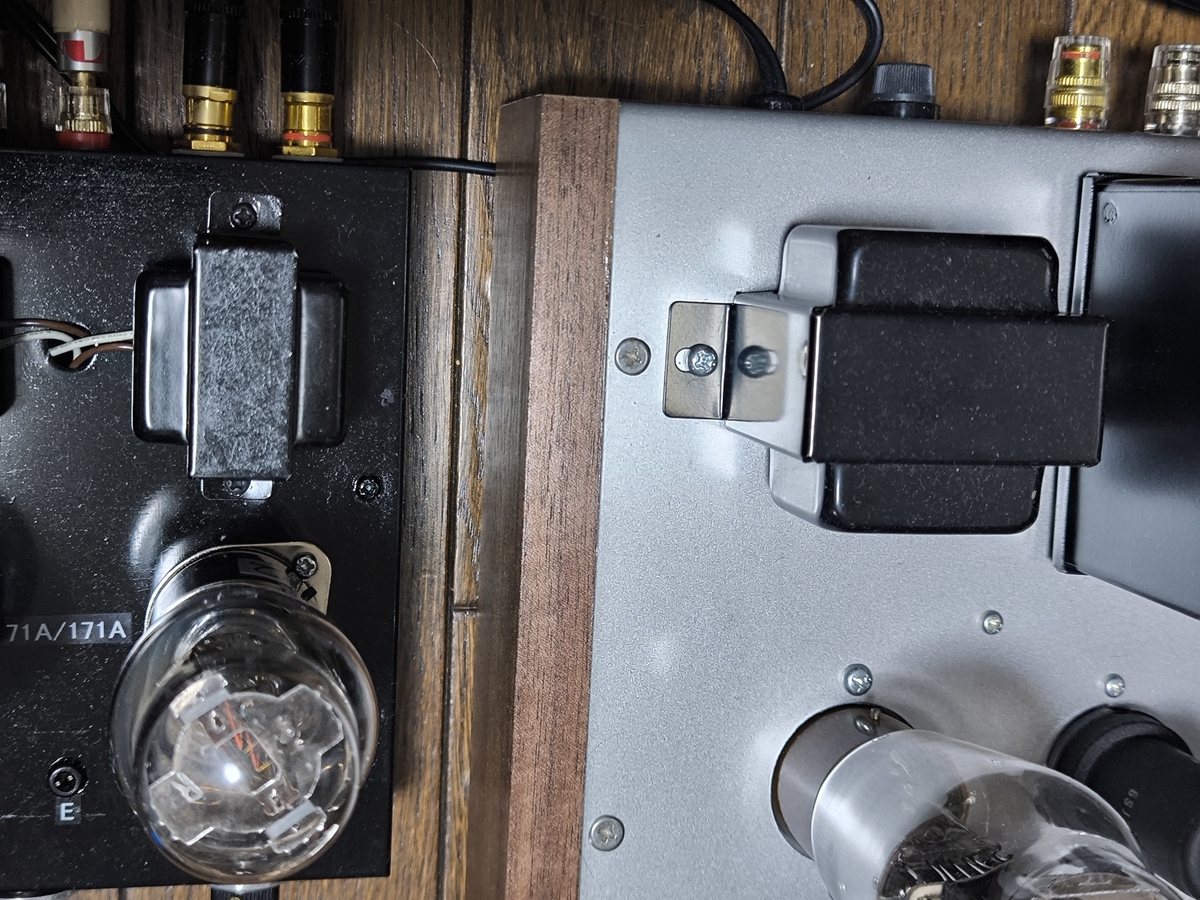

出力トランスも前回のVT25（右）よりさらに小さくなりました（汗）。

３Ｗ規格ですが、信頼性の高い国産。

７１Aシングルです。

１９２０年代に開発された真空管で、こちらもＶＴ２５同様に近年の復刻版は無く、当時のものを発掘するしかありません（従ってランニングコストは多少高め（汗））。

このアンプは、３年前に惜しくもお亡くなりになった、ぺるけさんの設計に準じて作られたそうです。

今もご家族が運営されているＨＰから膨大な情報を得ることができます。

Mini Watters Project

７１Aアンプについてはこちら

http://www.op316.com/tubes/mw/mw-171a-rev.htm

このミニワッターもこれまで『物量主義』に毒された私の価値観を改めさせてくれました。

真空管ドライブでも、有名なロフチンホワイトアンプを代表とする直結ドライブはありましたが、なんとなく保守が難しいイメージがあったので、これまでは一般的なコンデンサーカップリングやトランス結合のアンプのみを使ってきました。

今回のミニワッターは、サイズを小さくするために真空管を出力管の２本だけとして、他の増幅段は全て半導体で、直結回路になっています。

従って純Ａ級アンプでありながら消費電力は卓上蛍光灯スタンド程度（笑）。

出力管は、小出力ですが贅沢にも歴史的な直熱三極管ですから、正に『ホンモノ（笑）』の真空管アンプの音が期待できます。

さらに前段は半導体の直結アンプですから、ＣＲ素子の影響は少なく現代的な要素も味わえるのではないかと期待しました。

問題は、０．９Wと言う出力ですから、これを受け入れられる環境には限られますね。

はたしてこれでどこまでやれるのか？

８ｃｈで低域を制御する ＡＲＴでの２ｃｈステレオ再生 ー やはりガラクタの多い集合住宅でのステレオはコレしか選択肢はない？（笑）

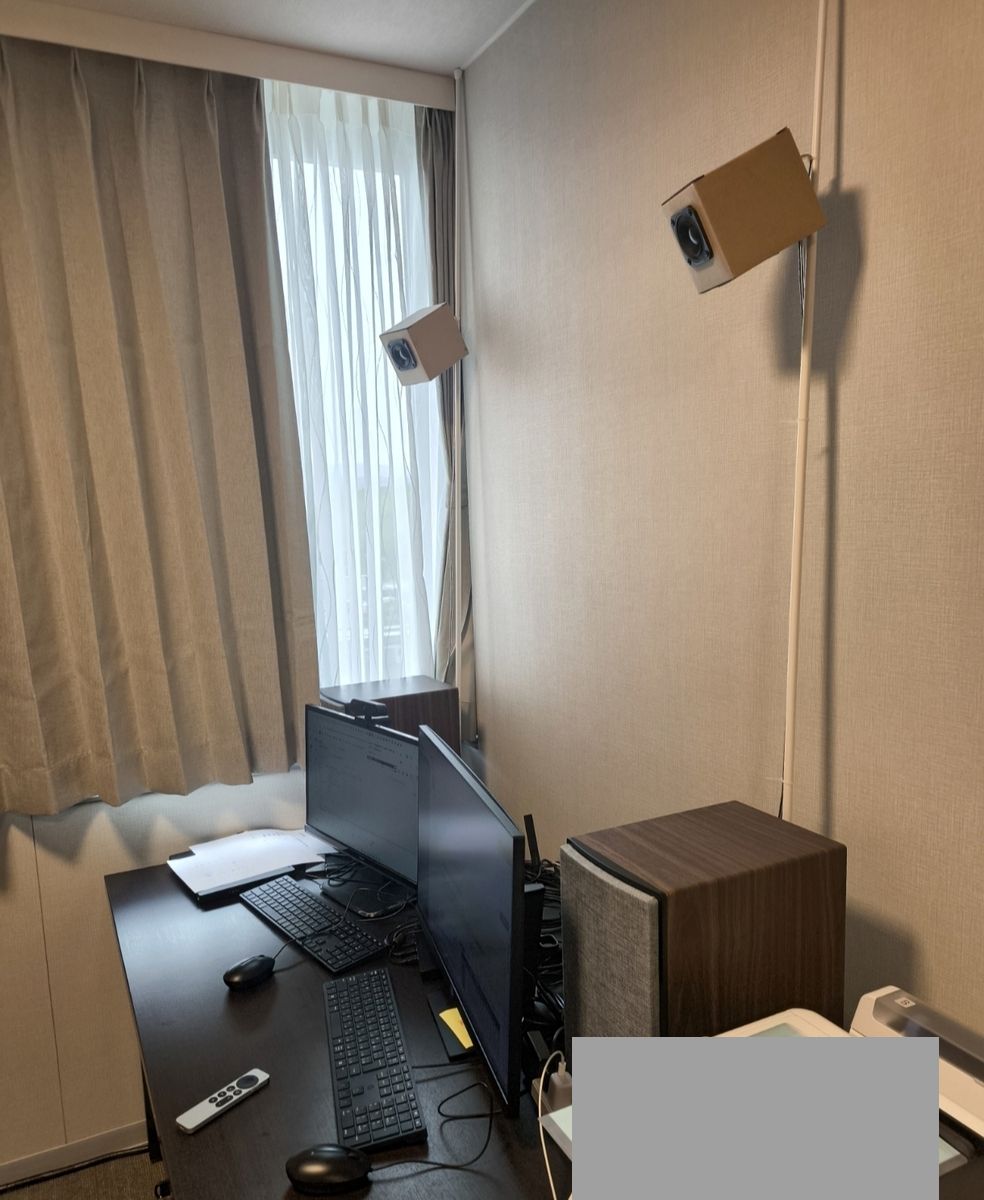

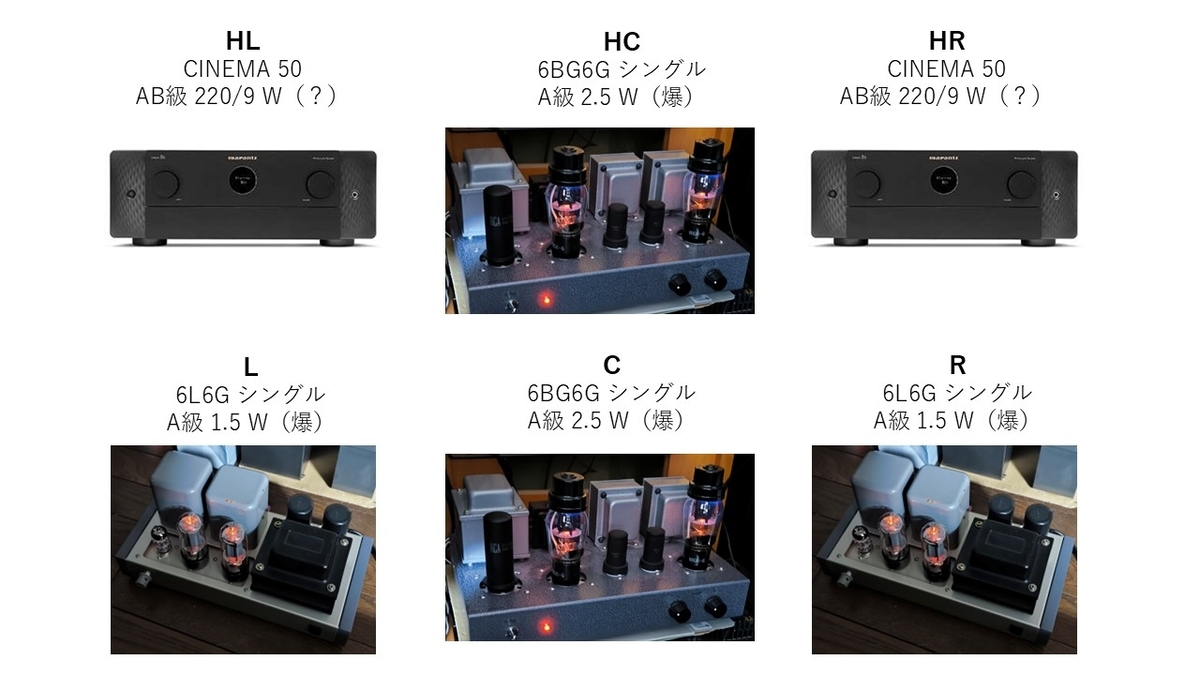

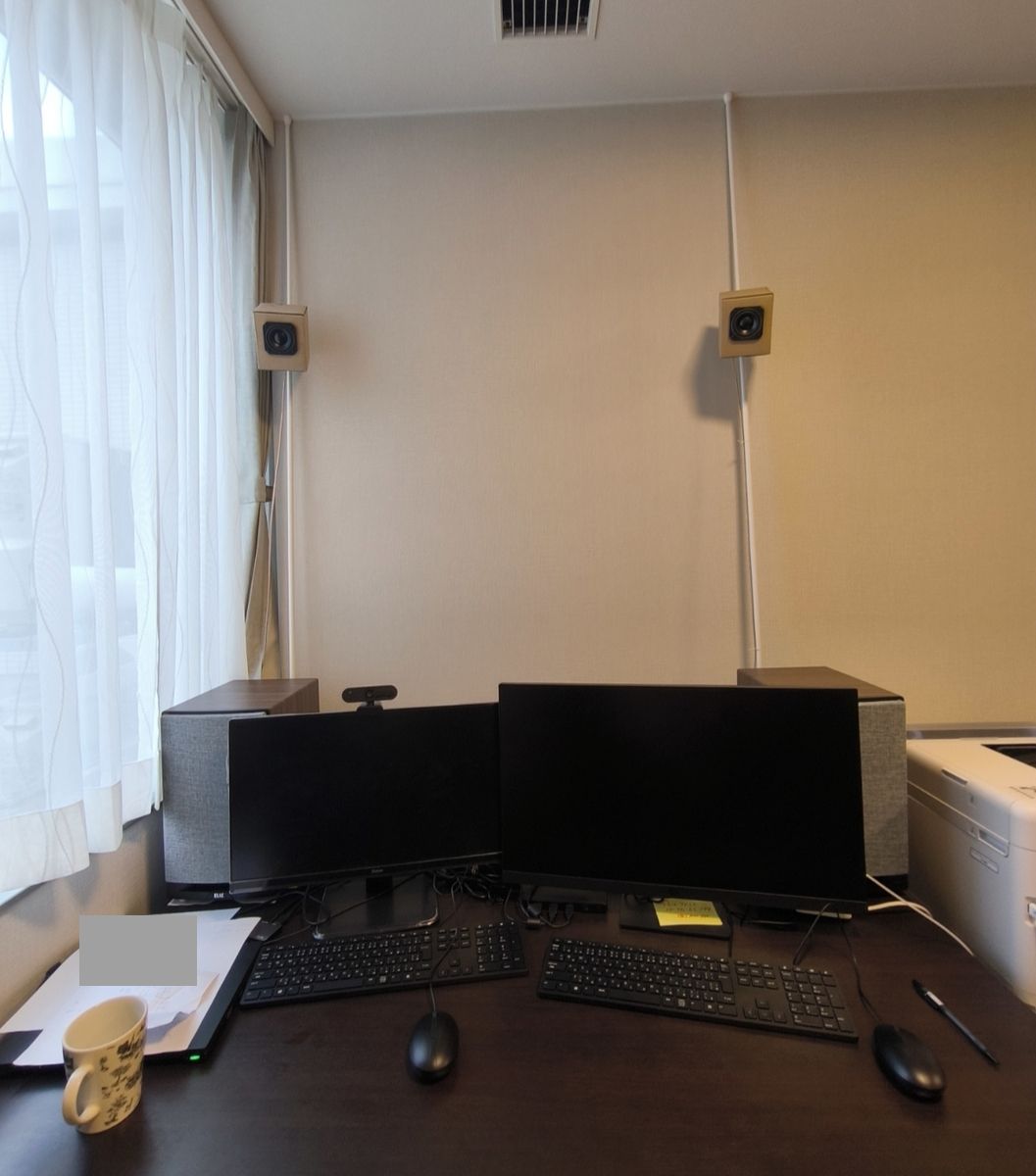

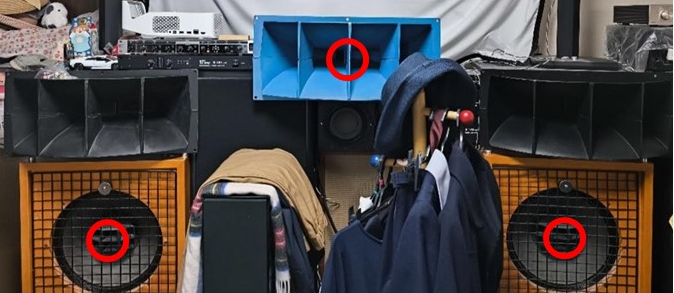

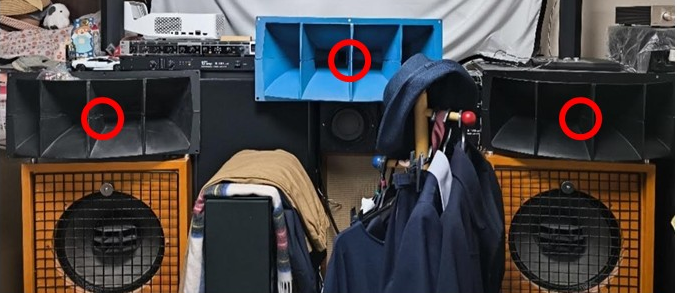

我が家のAuro-3DシステムのフロントＬＣＲの高域ホーンの位置はこのようになっています（洋服や帽子は無視してください（汗））。

ＬＲとＣの高さのずれがあり、理想とは程遠い配列ですが、現状はこれでやっています。

先の記事で、２ｃｈ再生をＡＲＴで楽しんでいることを書きましたが、

keik0320.hatenablog.com

その後２ｃｈベース拡張としてのなんちゃって Auro-3D をセットしてみました。

実はアルテック６０４Ｅをフロントスピーカーに設定すると、ＬＲホーンが同軸となってウーファーの位置に下がりますので、

センターのホーンとこれだけ高さが変わってしまい、さすがにAuro-3Dを楽しむ事は不可能です。

なのでこれまで、６０４Ｅのツィーターについては、Auro-3Dに参加させていませんでした（音色は割とそろっているのですけどね、、、）。

最近、出力１ワット程度の小出力アンプをオリジナルＬＣネットワークを使って、６０４Ｅの同軸のステレオで楽しんでいるのですが、『たまにはこの環境で Auro-3D モドキを聴いてみたい（２ｃｈからのちょっとした拡張）』。さらに『２ｃｈで聴く場合でもＡＲＴによる低域補正をもう少ししっかり効かせたい』ということで、プリセットの一つをセンターレスの８ｃｈに設定してみました。

　

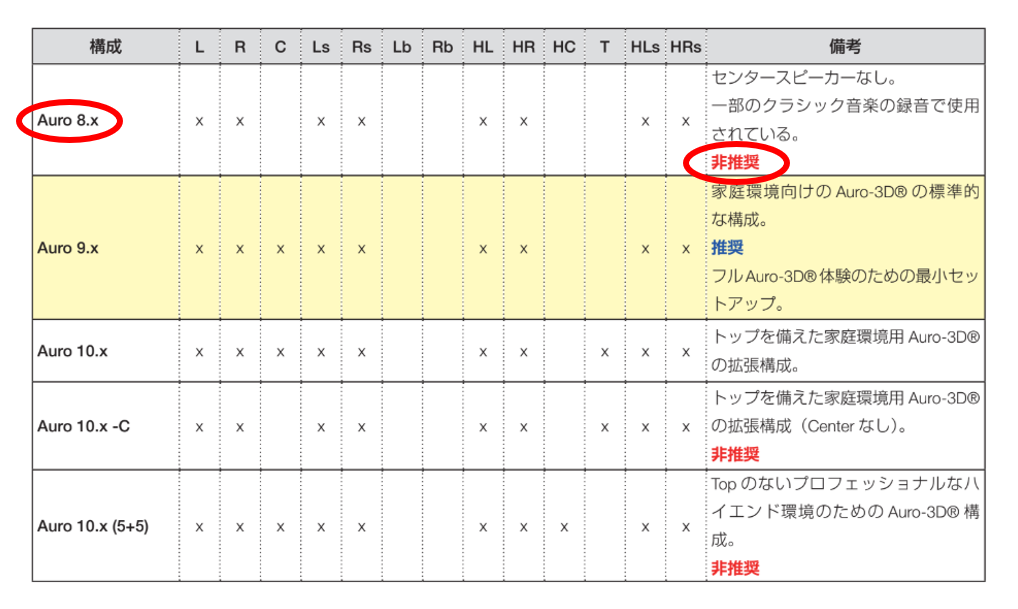

もちろんセンターレスなんてものは、Auro-3Dマニュアル

https://sites.google.com/view/auro-3d

のここにあるように、最下位の『非推奨』（汗）環境です!!

こんなものを使っていたら、『Auro-3D友の会　除名処分』を受けかねない（爆）と思いますが、

『２ｃｈに近い環境でちょっとした拡張感を楽しみ、同時に２本よりＡＲＴを増強』

という名目（汗）です。

第一層のＣのみを除いた１０ｃｈにせずに、ステレオ再生に大きく影響すると思われるＨＣをＶＯＧとセットで外したのは、それぞれを取り除くことによって、ＨＬＲとＳＨＬＲを全てファントムセンターにしたかったからです。

プラセボ効果でしょうが（汗）、１１ｃｈに比較すると、８ｃｈ再生だとそれほど２ｃｈとはそう遠くない『ステレオフォニック』の雰囲気で聴けるように思います。

もちろんちゃんと２ｃｈで聴きたい場合は『ステレオ』に切り替えて、あとの６ｃｈはＡＲＴ補正に専念してもらえばよいので、

うちの様に定在波まみれ、障害物まみれ（上の写真参照（汗））では、現実的な使い方なのかなあ？と思ってます（うちのＣ、ＨＣ、ＶＯＧは低域が弱いのであえてＡＲＴに参加してもらわなくてよいかとも考え）。

最近、Auro-3D におけるセンター系（Ｃ，ＨＣ，ＶＯＧ）の重要性が語られてる中、昔に逆行した感（汗）が強いですが、２ｃｈ（アンプ）にを楽しむ際の低域の整備とちょっとしたイマーシブへの拡張を楽しむためのセッティングとして、しばらく使っていこうと思っています。

小型トリウムタングステン球の直熱三極管『軽量級』アンプを楽しむ

先日通り過ぎて行った大型トリウムタングステン球が忘れられず、

keik0320.hatenablog.com

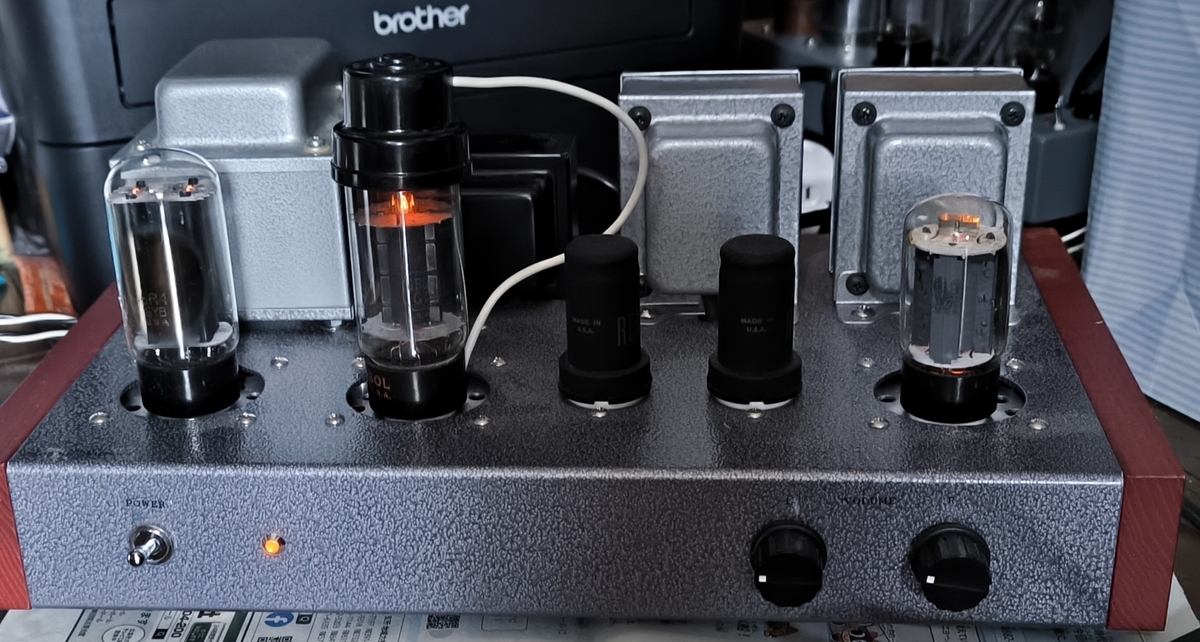

その後手頃で扱いやすい小型のトリウムタングステン球、ＶＴ２５のアンプを入手しました。

個人工房（？）の方が一人でコツコツ作られている品で、主に中国製のトランスを使ったり、Ｂ電源は半導体整流でチョークトランスを省いたシンブルなＣＲフィルターを用いたりとコストを抑えたものですが、古い真空管を除いて基本的に新品部品で新たに組まれているのが安心です。

五極管のシングルなどは、非常に低価格のスタートで出てますが、ＶＴ２５はヒーター電圧が特殊（７．５Ｖ）かつ直熱管で整流点火が必要だったりするので、汎用の中国製電源トランスは使えず、コストのかかる国産のトランス（信頼性は高い）を使うのでそれなりの価格からのスタートですが、需要が少ないのか、競争入札なく終了しました。

大きさ比較（笑）。

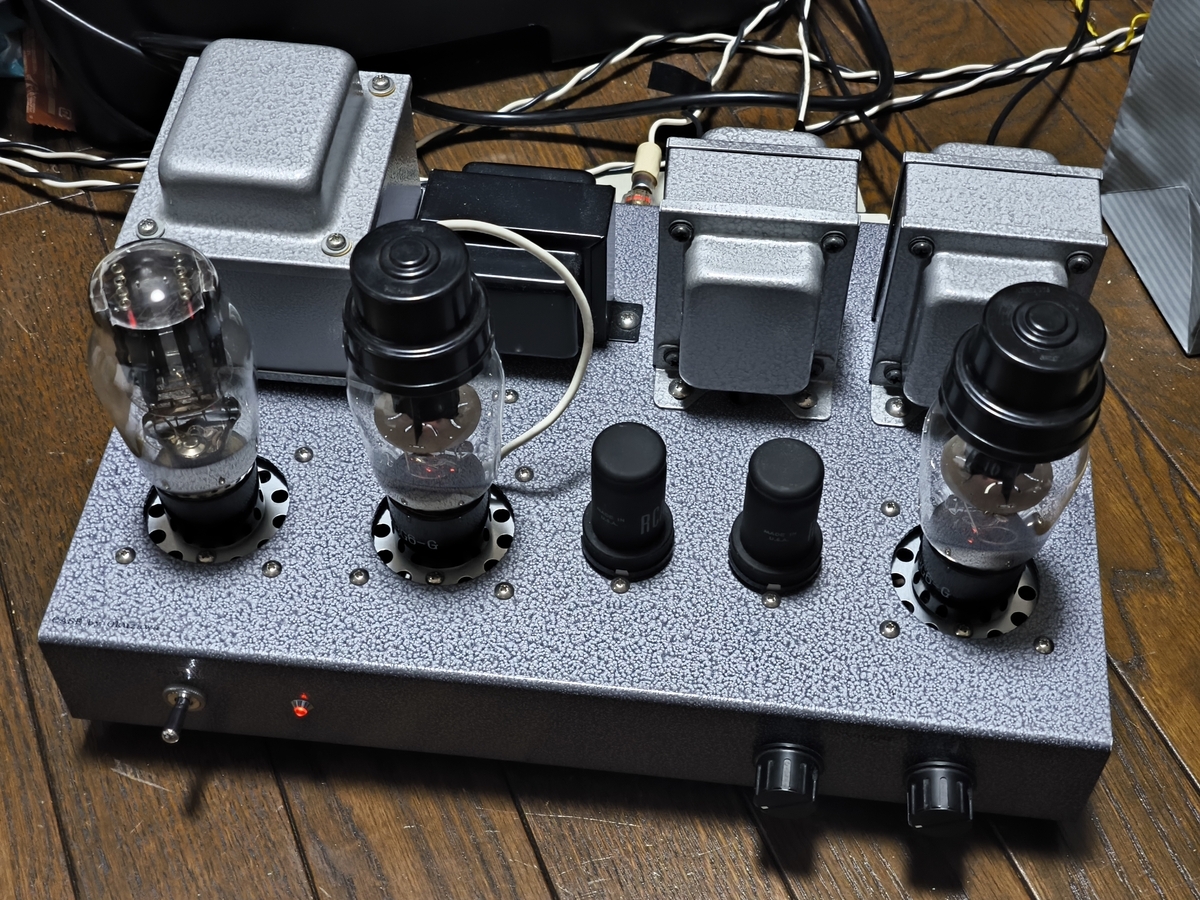

届いた品を確認すると、シンプルな構成できれいに組まれておりました。

とても手際よく組み立てられた印象です。

実のところ、複数の出品の回路を確認すると、ドライバー段はほとんどが６ＳＬ７のＳＲＰＰ、もしくは６ＳＪ７などの５極管よるもので出力管によらず、全く同じです。

違うのは出力管のバイアス抵抗くらいで、出力管そのものは三極管または五極管では三極管接続ほぼ一択で同じ回路の様です。

出力管の最大限のスペックは狙っておらず、逆に言えば余裕のある作動。また出力段部分の改造だけで素人でも容易にほかの真空管に転用できるともいえます。

これで作業性を上げて作成されている感じです。

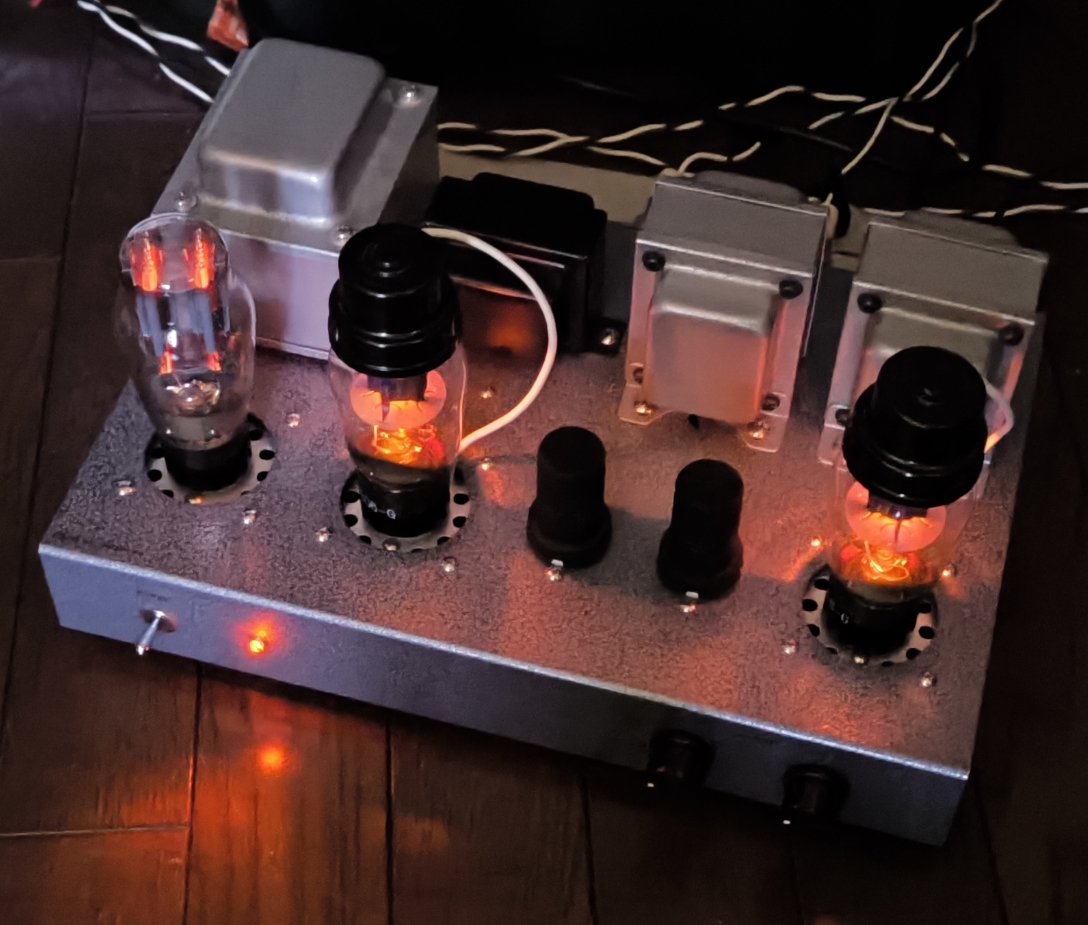

トリウムタングステンの輝き（笑）もやや小規模ながらもインパクト十分です。

実のところ、最大出力１～２W程度とはいえ、流石にこの小さな（定格５W）トランスでは低域は厳しいと想像しており、出力トランスだけは手持ちのラックスのこれ（定格２０Ｗ）と、換装することを前提に入手したのですが、

エージングが進んでいくうちに、なんかいい感じになってきました。

３８ｃｍとはいえ能率の高いアルテック６０４Ｅはそれなりに鳴っています！！

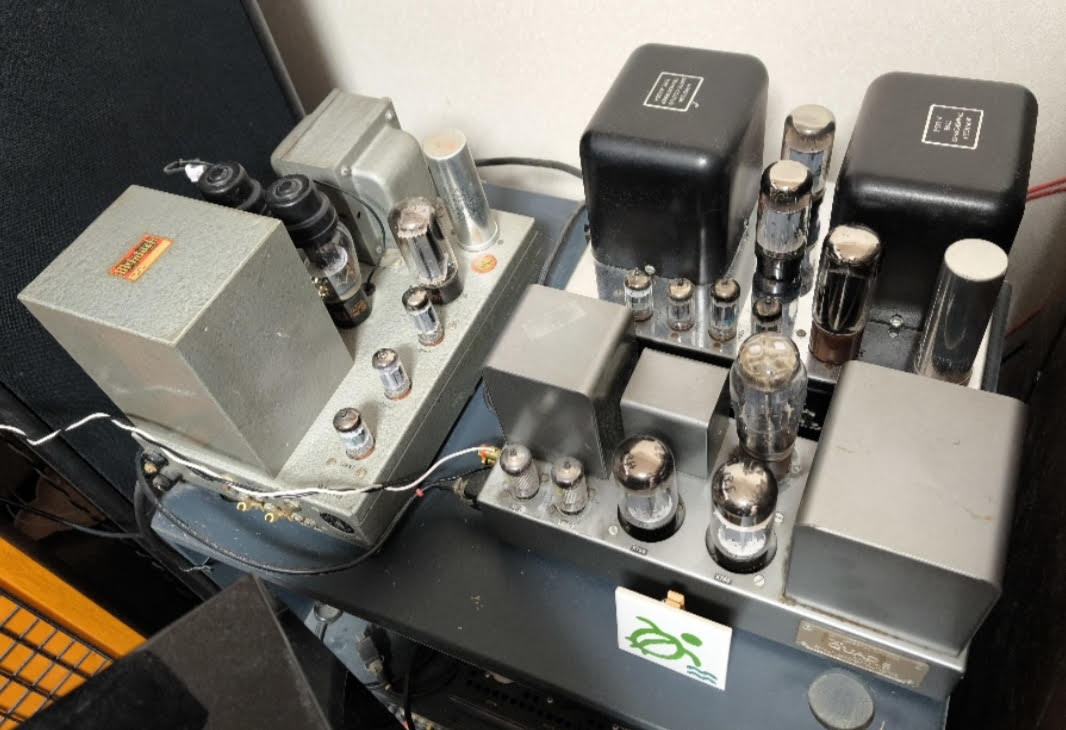

電源のチョークトランスが無いなんて、常識からすると『そんなので行けるの？リップルだらけで聴けたもんじゃないでしょ？』と言う感じかもしれませんが、考えてみれば手持ちのマッキントッシュのＡ１１６とかＭＣ３０ではチョークトランスは使われておらず、同じように抵抗だけでしたね。

そういった意味で、非常に割り切ったシンプル低コストのアンプを体験することになりましたが、確かにこれもアリかな？

少なくとも高域ホーンへの使用のみを前提とすると、このトランスでも十分なのかも、、、

トリウムタングステン球ということに加えてこれまでの傍熱五極管の三極管接続とは違って、直熱の純三極管なので、プラセボ効果もあるでしょうが（笑）、スッキリとした気持ちのいい音です。

こりゃハマったら（笑）ほかのチャンネルにも導入してしまうかも、、、、

少なくとも、ＬＣＲーＨＣの４ｃｈには導入したいですね。

しかし難点は、かなり人気のある（使いやすい）真空管で、しかもロシアや中国などで新しく再生産されていないので真空管そのものにそれなりのコストがかかってしまうことです（涙）。

まあ地道に集めてみようと思います。

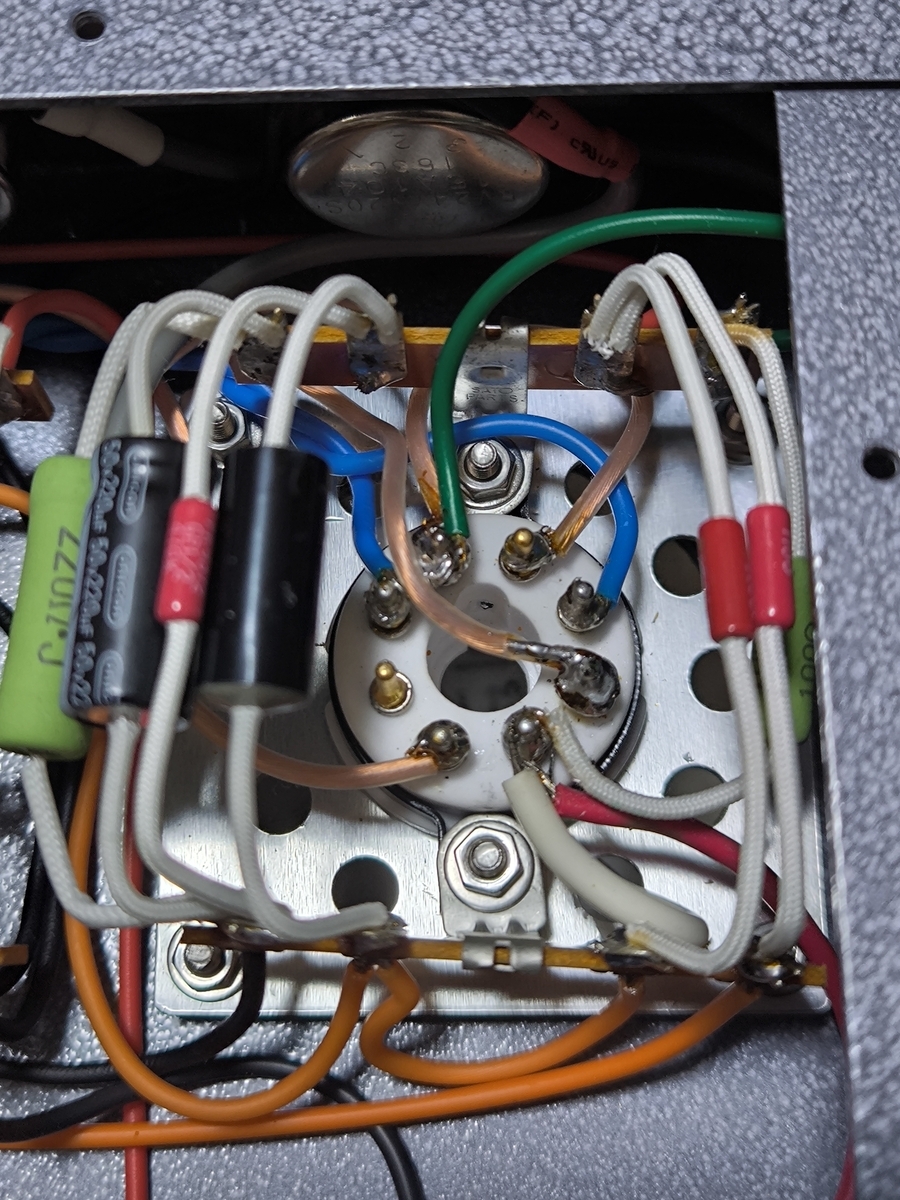

しばらくこのままで使ってみて、まずは手を付けやすいドライバーと出力管の間のカップリングコンデンサーや、カソードバイパスケミコンの換装をしていこうと思っています。

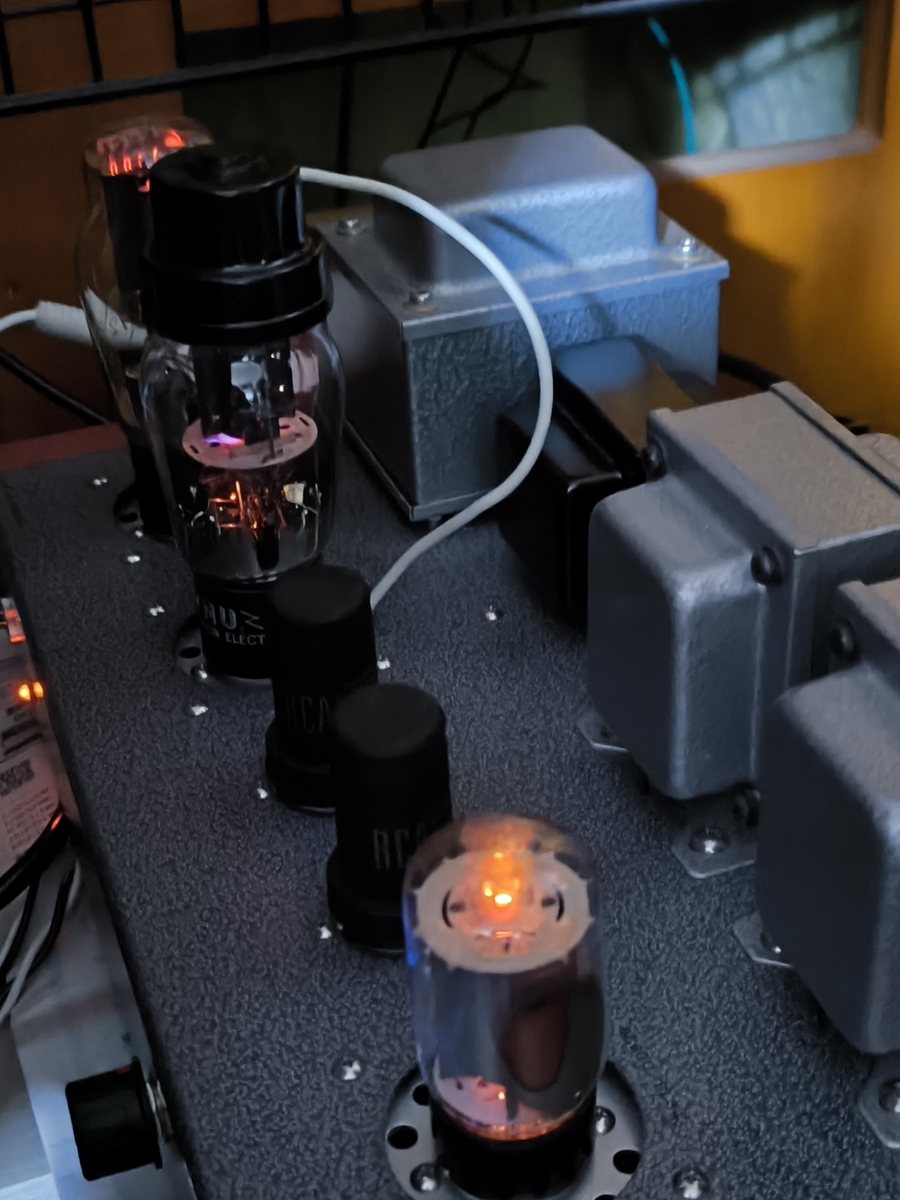

入手後は、すぐにドライバーはメタル管に換えてみました。

これだけでもさらに音がスッキリしたような、、、、

娘がガチャポンで引いてきた、某アニメキャラクターを電源トランスの上で一緒に光らせました（笑）。

このシンプル・ローコストなアンプにある意味驚きを感じています。

これまでは、

『整流には半導体じゃなくて整流管をつかわなきゃ』

『当然、Ｂ電源回路にはチョークトランス必須』

『出力トランスは大きければ大きいほど良い（特にシングル）』

と思っておりましたが、意外にこのあたりを割り切ったアンプも全然ＯＫなのかもなあ、と感じるようになりました。

とくにマルチの高域ホーンに、こういったコストを削った軽量級アンプ（一応Ａ級アンプだし（笑））を割り当てていくのは現実的な選択の一つかなあと思っています。

この新しい視点で最近は『ミニワッター』がとても気になってきています(^o^)。

２ｃｈ・２スピーカーだけでの DiracLive ART キャリブレーションでステレオ管球式アンプを楽しむ

最近、管球式アンプ熱が（季節的にも（笑））高く、昔からいろいろやってみたかったことを始めています。

小物のシングルアンプをチョコチョコと買い足したり、アンプ内部の部品換装をやったり、回路変更をやったりしており、そのうちまた１つずつ記事にしていこうと思いますが、これらを試聴するのに、アルテック６０４Ｅを付属のＬＣネットワークでフルレンジ再生しています。

当初は、単体の安価なＵＳＢＤＡＣをＰＣに直結して聴いていたのですが、最近はようやく CINEMA50 からのアナログＬＲ出しの切り替え（中継ケーブル差し替え（汗））ができるようになり、CINEMA50 をプリアンプとして管球式アンプに直接入力して聴いています。

部品換装などの後の効果？を見るのに最初は無補正で聴いてみるのですが、さすがに小出力三極管（および三極管接続）アンプなので低域は苦しく、単なる試聴ではなくて、せっかく聴くんだから音楽鑑賞を楽しみたい（笑）ので（それにどうせAuro-3Dに組み込むとデジタル補正をかけるので）、プリセットの１つをAuro-3D　１１ｃｈ、もう一つをステレオ２ｃｈとして保存して、ステレオ２ｃｈでも Dirac ART のキャリブレーションはアンプごとに行い（特性も見たいし）聴く様にしています。

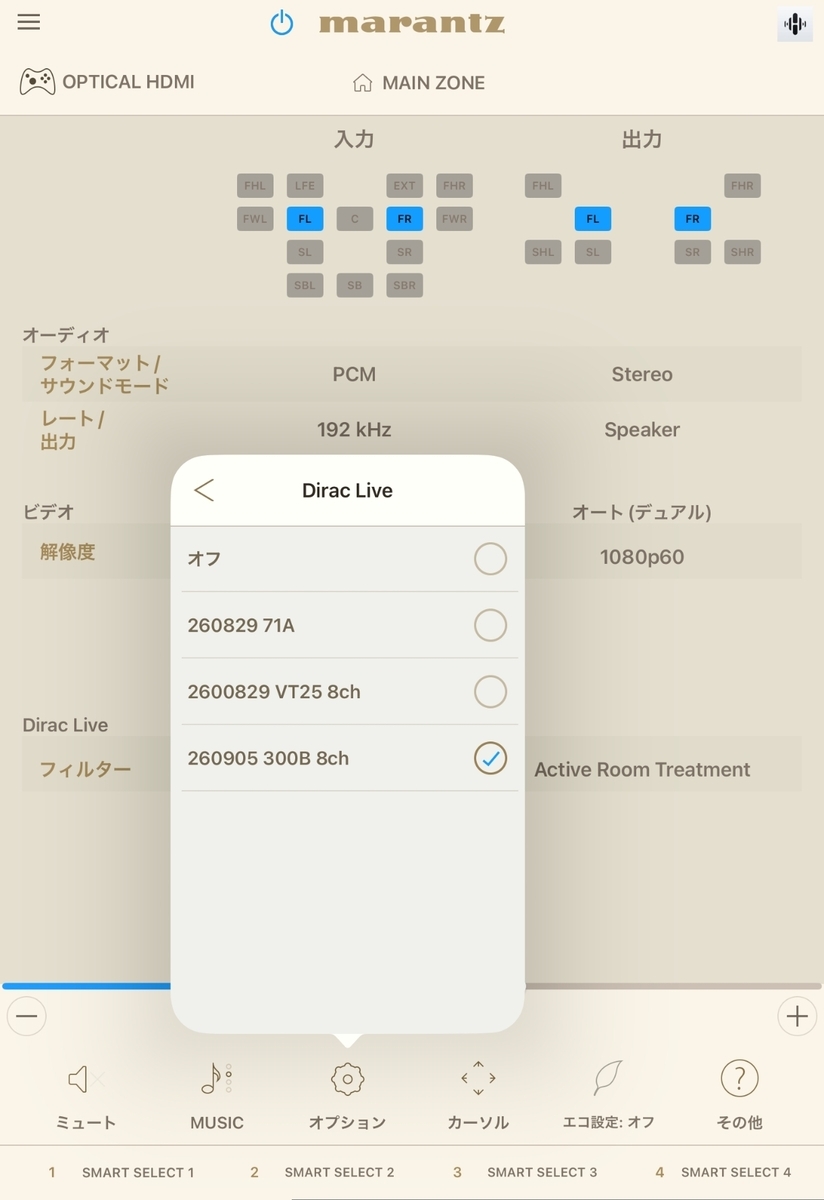

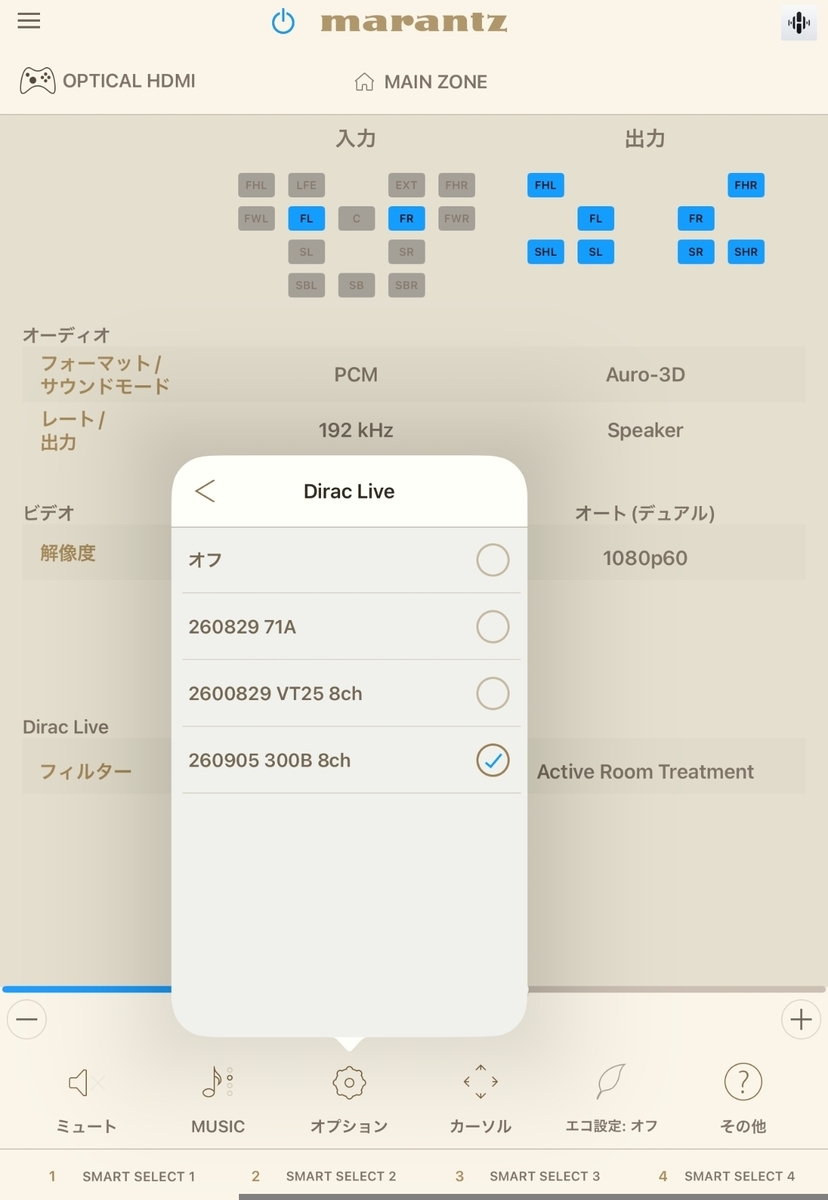

このようにアンプごとにＡＲＴを切り替えています。

２ｃｈおよび２スピーカーだけでのＡＲＴの効果はどうかな？と最初思いましたが、やはりウチのような定在波まみれのぐちゃぐちゃの混在部屋（汗）では大きく変わり、ピシッと整理される感じがします。

補正は　～５００Hzまでにとどめてますので、中高域は無補正で裸に近い音になっていますから、それぞれのアンプの特色や変化を楽しむことができます。

ＡＲＴの２ｃｈ再生を聴いていると、うちの環境ではとても無補正ピュアオーディオ２ｃｈ再生はダメだなあ（涙）と感じました。

まあ、実際にこれらのアンプを Auro-3D に組み込む際には、ほとんどのアンプはマルチで５００Hz～の中高域のみの担当になりますしね、、、

ただ、Auro-3Dに組み込むにしても、一部の大型アンプはフロントＬＲのフルレンジで使用したいところですが、ウーファーまで同等なセンタースピーカーがなく、アンプも２ｃｈしかないので、これについてはまた記事を別にしようかと思いますが、現在の１１ｃｈとは別に多少妥協した、最近の議論（センター系が重要！！）とは逆行した（先祖返り？（笑））センター系レスの８～１０ｃｈシステムを別途考えてもいいかなと考え始めています。
